問題

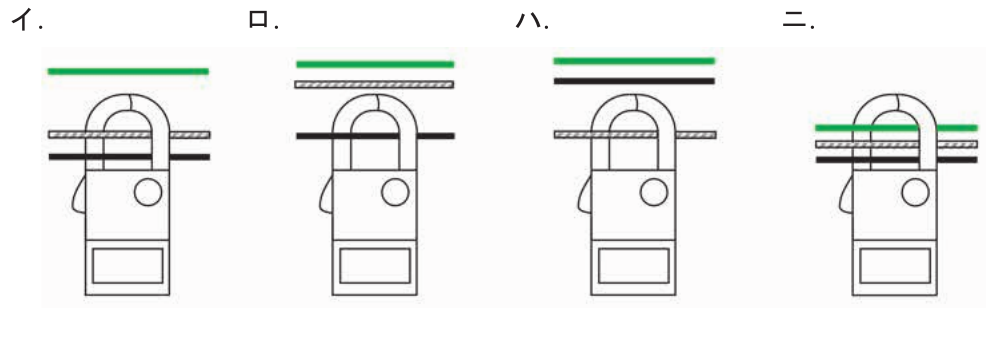

単相2線式100V回路の漏れ電流を、クランプ形漏れ電流計を用いて測定する場合の測定方法として、正しいものは。ただし、緑色の線は接地線を示す。（イ:接地線を除く2線のみをクランプ、ロ:2線のみをクランプ、ハ:接地線を含む2線をクランプ、ニ:接地線を含むすべての線をクランプ）
選択肢
- 1イ. 接地線を除いた2本の電線(2線)を一括してクランプする。
- 2ロ. 2本の電線(2線)を一括してクランプする。
- 3ハ. 接地線を含む電線を一括してクランプする。
- 4ニ. 接地線を含むすべての電線を一括してクランプする。
正解
1. イ. 接地線を除いた2本の電線(2線)を一括してクランプする。
詳しい解説を見る解説を閉じる
解説
漏れ電流をクランプ形漏れ電流計で測定する場合、接地線を除いた負荷側の電線(単相2線式なら2本)をすべて一括してクランプします。正常時は行き帰りの電流が打ち消し合い0となり、漏電があるとその差分(漏れ電流)が検出されます。接地線を含めると正しく測定できないため、よってイが正しい方法です。（出典: 一般財団法人 電気技術者試験センター 令和4年度下期 第二種電気工事士 筆記試験 問27）
