問題
低圧屋内配線の分岐回路の設計で、配線用遮断器、分岐回路の電線の太さ及びコンセントの組合せとして、適切なものは。ただし、分岐点から配線用遮断器までは3m、配線用遮断器からコンセントまでは8mとし、電線の数値は分岐回路の電線（軟銅線）の太さを示す。また、コンセントは兼用コンセントではないものとする。

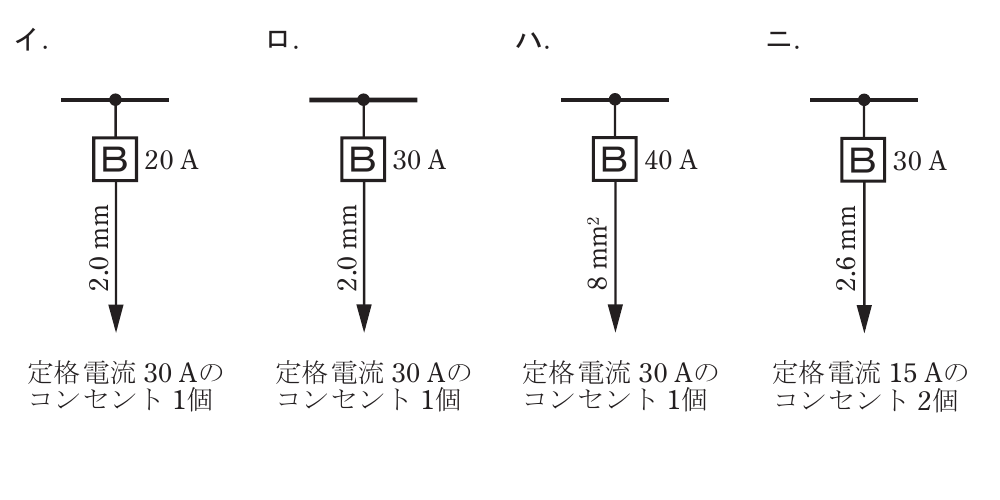

選択肢
- 1イ. 配線用遮断器20A・電線直径2.0mm・定格電流30Aのコンセント1個
- 2ロ. 配線用遮断器30A・電線直径2.0mm・定格電流30Aのコンセント1個
- 3ハ. 配線用遮断器40A・電線断面積8mm²・定格電流30Aのコンセント1個
- 4ニ. 配線用遮断器30A・電線直径2.6mm・定格電流15Aのコンセント2個
正解
3. ハ. 配線用遮断器40A・電線断面積8mm²・定格電流30Aのコンセント1個
詳しい解説を見る解説を閉じる
解説
40A分岐回路では、電線の太さは断面積8mm²以上、コンセントは30A以上40A以下のものが必要です。ハは配線用遮断器40A・電線断面積8mm²・定格電流30Aのコンセントで、いずれの数値も40A分岐回路の規定に適合するため適切です。一方、20A・30Aの配線用遮断器に対する電線太さ（直径2.0mm等）やコンセント定格の組合せは規定を満たしません。分岐回路の定格電流と電線太さ・コンセント定格の組合せは技術基準で定められています。（出典: 一般財団法人 電気技術者試験センター 令和5年度上期 第二種電気工事士 学科試験 問10）
