問題

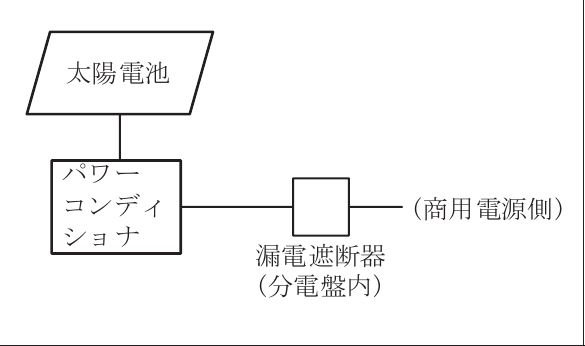

住宅（一般用電気工作物）に系統連系型の発電設備（出力5.5kW）を、図のように、太陽電池、パワーコンディショナ、漏電遮断器（分電盤内）、商用電源側の順に接続する場合、取り付ける漏電遮断器の種類として、最も適切なものは。
選択肢
- 1イ. 漏電遮断器（過負荷保護なし）
- 2ロ. 漏電遮断器（過負荷保護付）
- 3ハ. 漏電遮断器（過負荷保護付 高感度形）
- 4ニ. 漏電遮断器（過負荷保護付 逆接続可能型）
正解
4. ニ. 漏電遮断器（過負荷保護付 逆接続可能型）
詳しい解説を見る解説を閉じる
解説
系統連系型の発電設備では、電源側（商用側）と負荷側（パワーコンディショナ側）の双方から電流が流れる可能性があるため、逆接続可能型の漏電遮断器を使用する必要があります。よってニが正解です。一般の漏電遮断器は一方向のみの接続を前提としています。（出典: 一般財団法人 電気技術者試験センター 令和5年度上期 第二種電気工事士 学科試験 問21）
