問題

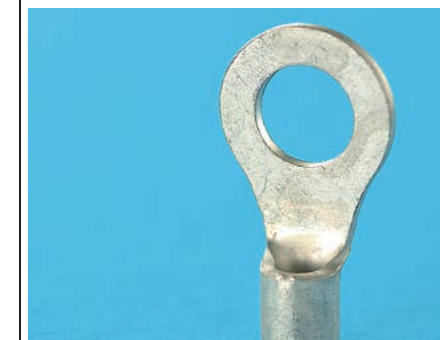

写真に示す材料の名称は。（環状の端子部とバレル部を持つ圧着端子の写真）
選択肢
- 1イ. 銅線用裸圧着スリーブ
- 2ロ. 銅管端子
- 3ハ. 銅線用裸圧着端子
- 4ニ. ねじ込み形コネクタ
正解
3. ハ. 銅線用裸圧着端子
詳しい解説を見る解説を閉じる
解説
写真は、電線を圧着して機器の端子盤などにねじ止めするための、環状(丸形)の銅線用裸圧着端子(R形端子)です。よってハが正解です。圧着スリーブは電線相互の接続用、銅管端子は太い電線用、ねじ込み形コネクタは差込み接続用です。（出典: 一般財団法人 電気技術者試験センター 令和5年度下期 第二種電気工事士 学科試験 問16）
