第二種電気工事士 過去問｜練習問題 第17問

問題

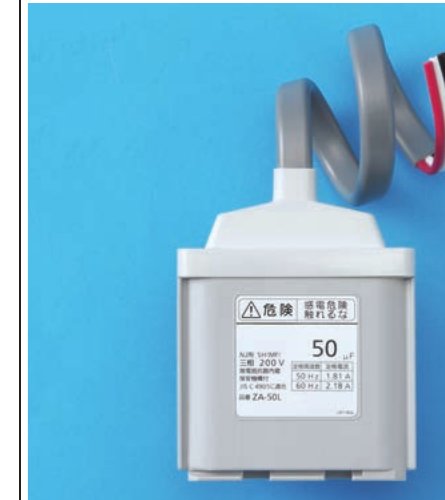

写真に示す機器の名称は。（「2E 200V 50.W」等の表示があり、配線が接続された箱形機器の写真）

の図表

選択肢

  1. 1イ. 水銀灯用安定器
  2. 2ロ. 変流器
  3. 3ハ. ネオン変圧器
  4. 4ニ. 低圧進相コンデンサ

正解

4. ニ. 低圧進相コンデンサ

詳しい解説を見る

解説

写真は、誘導性負荷の力率を改善するために負荷と並列に接続する低圧進相コンデンサです。容量や定格電圧の表示があるのが特徴です。よってニが正解です。安定器は放電灯用、変流器は電流測定用、ネオン変圧器はネオン管点灯用です。（出典: 一般財団法人 電気技術者試験センター 令和5年度下期 第二種電気工事士 学科試験 問17）
