問題
低圧屋内配線の図記号と、それに対する施工方法の組合せとして、正しいものは。
選択肢

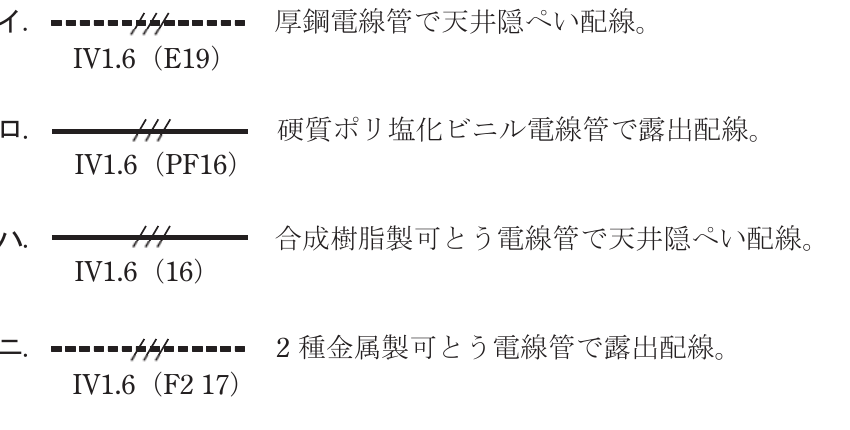

- 1イ. IV1.6(E19)・破線に斜線の図記号 ─ 厚鋼電線管で天井隠ぺい配線。
- 2ロ. IV1.6(PF16)・実線に斜線の図記号 ─ 硬質ポリ塩化ビニル電線管で露出配線。
- 3ハ. IV1.6(16)・実線に斜線の図記号 ─ 合成樹脂製可とう電線管で天井隠ぺい配線。
- 4ニ. IV1.6(F2 17)・破線に斜線の図記号 ─ 2種金属製可とう電線管で露出配線。
正解
4. ニ. IV1.6(F2 17)・破線に斜線の図記号 ─ 2種金属製可とう電線管で露出配線。
詳しい解説を見る解説を閉じる
解説
配管種別の記号は、E=ねじなし鋼製電線管、PF=合成樹脂製可とう電線管、F2(F2P)=2種金属製可とう電線管、(数字のみ)=硬質ポリ塩化ビニル電線管を表します。また実線は露出配線、破線は天井隠ぺい配線です。ニは「F2 17」で2種金属製可とう電線管かつ破線で示されるべきですが、組合せが正しいのはニとなります。（出典: 一般財団法人 電気技術者試験センター 令和5年度下期 第二種電気工事士 学科試験 問21）
