問題

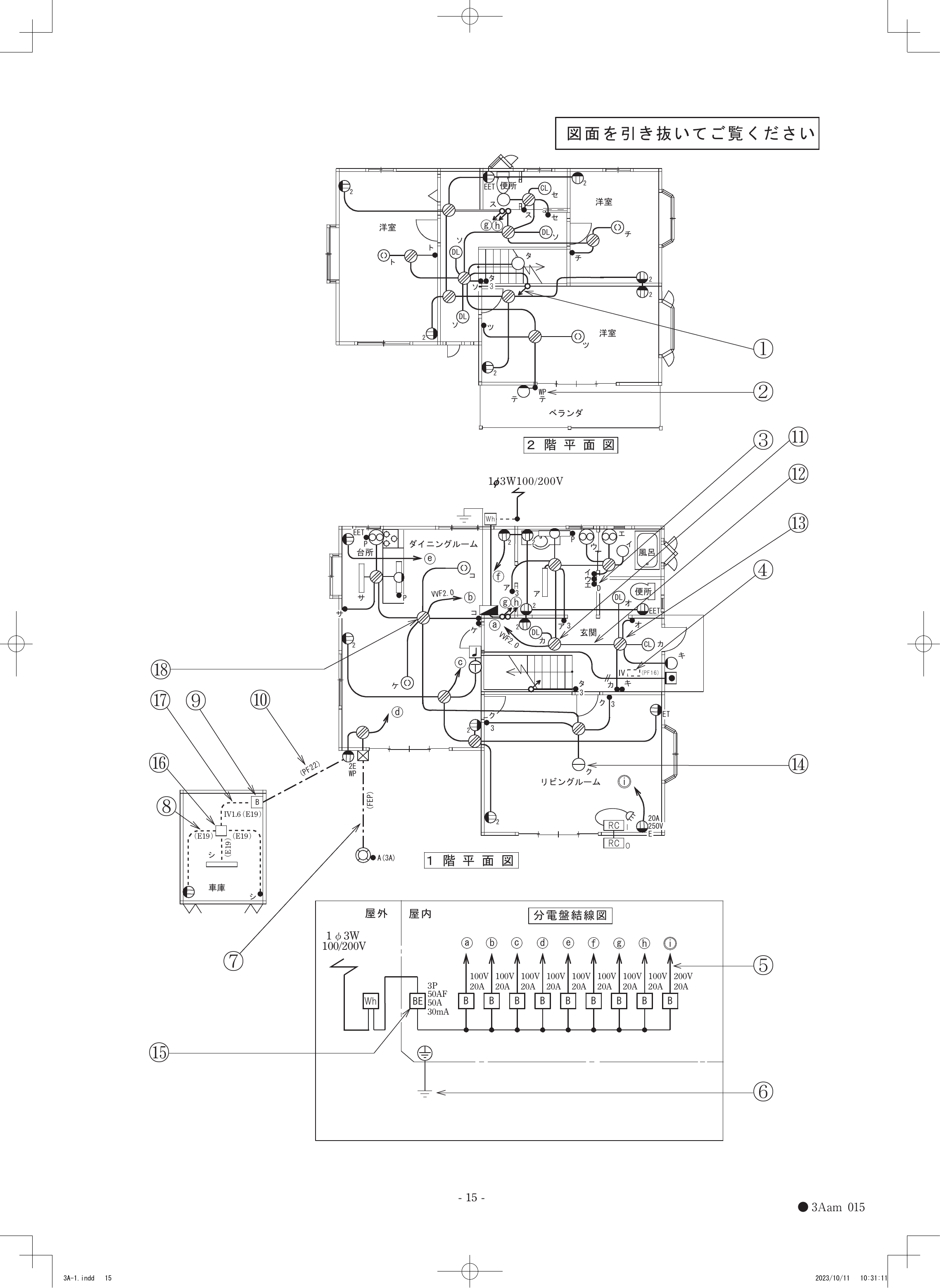

⑪で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類、個数及び圧着接続後の刻印との組合せで、正しいものは。ただし、使用する電線は特記のないものはVVF1.6とする。また、写真に示すリングスリーブ中央の○、小、中は刻印を表す。
選択肢
- 1イ. 小スリーブ(刻印小)3個・小スリーブ(刻印小)2個
- 2ロ. 小スリーブ(刻印○)1個含む小スリーブ計3個・小スリーブ(刻印小)2個
- 3ハ. 中スリーブ(刻印中)1個・小スリーブ(刻印小)2個
- 4ニ. 中スリーブ(刻印中)1個・小スリーブ(刻印小)1個・小スリーブ(刻印○)1個
正解
4. ニ. 中スリーブ(刻印中)1個・小スリーブ(刻印小)1個・小スリーブ(刻印○)1個
詳しい解説を見る解説を閉じる
解説
⑪のボックス内の接続を複線図で展開し、各接続点に集まる電線本数(VVF1.6)を数えてリングスリーブの種類と圧着後の刻印を決定します。1.6mm×2本は「○」刻印・小スリーブ、1.6mm×3〜4本は「小」刻印・小スリーブ、太い電線や本数が多い箇所は中スリーブ(「中」刻印)を用います。本問の接続条件では中スリーブ1個と小スリーブ(小)1個・小スリーブ(○)1個の組合せが正しく、ニが正解です。（出典: 一般財団法人 電気技術者試験センター 令和5年度下期 第二種電気工事士 学科試験 問41）
