第二種電気工事士 過去問｜練習問題 第10問

問題

低圧屋内配線の分岐回路の設計で、配線用遮断器、分岐回路の電線の太さ及びコンセントの組合せとして、適切なものは。ただし、分岐点から配線用遮断器までは3m、配線用遮断器からコンセントまでは8mとし、電線の数値は分岐回路の電線(軟銅線)の太さを示す。また、コンセントは兼用コンセントではないものとする。

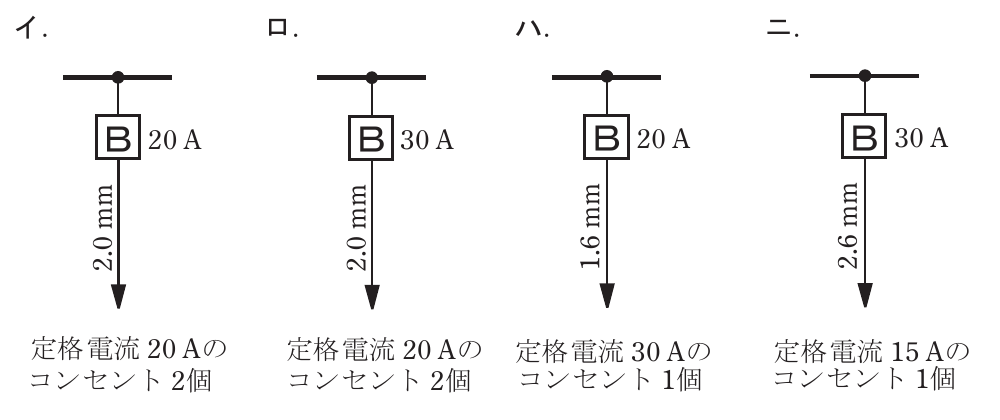

の図表

選択肢

  1. 1B20A 電線2.0mm 定格電流20Aのコンセント2個
  2. 2B30A 電線2.0mm 定格電流20Aのコンセント2個
  3. 3B20A 電線1.6mm 定格電流30Aのコンセント1個
  4. 4B30A 電線2.6mm 定格電流15Aのコンセント1個

正解

1. B20A 電線2.0mm 定格電流20Aのコンセント2個

詳しい解説を見る

解説

配線用遮断器B20Aの分岐回路は電線太さ1.6mm以上、コンセント定格20A以下が条件です。イは20A遮断器に2.0mm電線（許容35A×0.7→十分）と20Aコンセント2個で適切。ロは30A遮断器に2.0mmは不可（2.6mm以上必要）、ハは20A遮断器に30Aコンセント不可、ニは30Aに15Aコンセント不可。（出典: 一般財団法人 電気技術者試験センター 令和6年度上期 第二種電気工事士 学科試験 問10）
