第二種電気工事士 過去問｜練習問題 第9問

問題

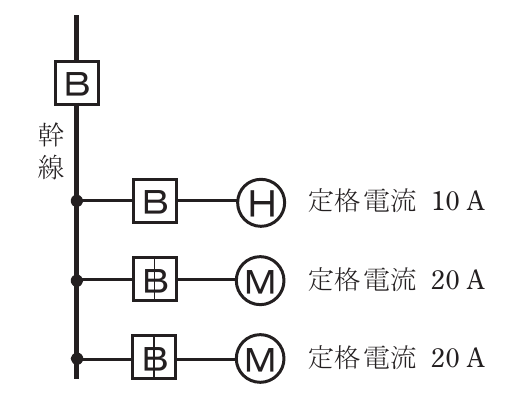

図のような電熱器(H)1台と電動機(M)2台が接続された単相2線式の低圧屋内幹線がある(電熱器10A、電動機各20A)。この幹線の太さを決定する根拠となる電流Iw[A]と幹線に施設しなければならない過電流遮断器の定格電流を決定する根拠となる電流Ib[A]の組合せとして、適切なものは。ただし、需要率は100%とする。

の図表

選択肢

  1. 1Iw 50, Ib 125
  2. 2Iw 50, Ib 130
  3. 3Iw 60, Ib 130
  4. 4Iw 60, Ib 150

正解

3. Iw 60, Ib 130

詳しい解説を見る

解説

電動機合計IM=40A、その他IH=10A。IM>IHのため Iw=1.25×IM+IH=1.25×40+10=60A。過電流遮断器の定格 Ib≤3IM+IH=3×40+10=130A。よってIw=60A、Ib=130A となります。（出典: 一般財団法人 電気技術者試験センター 令和6年度上期 第二種電気工事士 学科試験 問9）
