問題

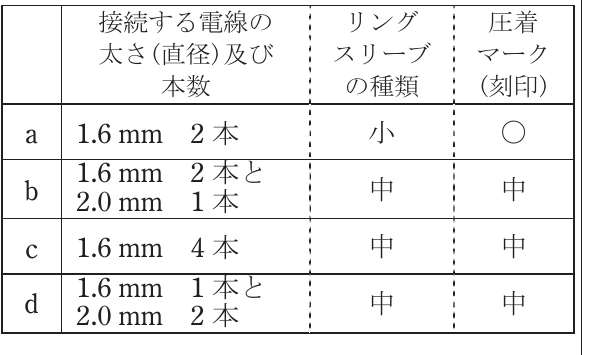

低圧屋内配線工事で、600Vビニル絶縁電線(軟銅線)をリングスリーブ用圧着工具とリングスリーブE形を用いて終端接続を行った。接続する電線に適合するリングスリーブの種類と圧着マーク(刻印)の組合せで、a〜dのうち不適切なものを全て選んだ組合せとして、正しいものは。a:1.6mm 2本 小 ○、b:1.6mm 2本と2.0mm 1本 中 中、c:1.6mm 4本 中 中、d:1.6mm 1本と2.0mm 2本 中 中
選択肢
- 1a, b
- 2b, c
- 3c, d
- 4a, d
正解
2. b, c
詳しい解説を見る解説を閉じる
解説
リングスリーブの規定では、a:1.6mm×2本=小スリーブ・刻印「○」（正）。b:1.6mm×2本+2.0mm×1本（合計断面積3.59→4.09mm²）=中スリーブだが、圧着マークは「小」（不適切）。c:1.6mm×4本（合計断面積8.04mm²）=中スリーブ・刻印「中」だが、1.6mm×4本は刻印「小」が正解（不適切）。d:1.6mm×1本+2.0mm×2本=中スリーブ・刻印「中」（正）。よって不適切なのはb,c。（出典: 一般財団法人 電気技術者試験センター 令和6年度上期 第二種電気工事士 学科試験 問19）
