問題

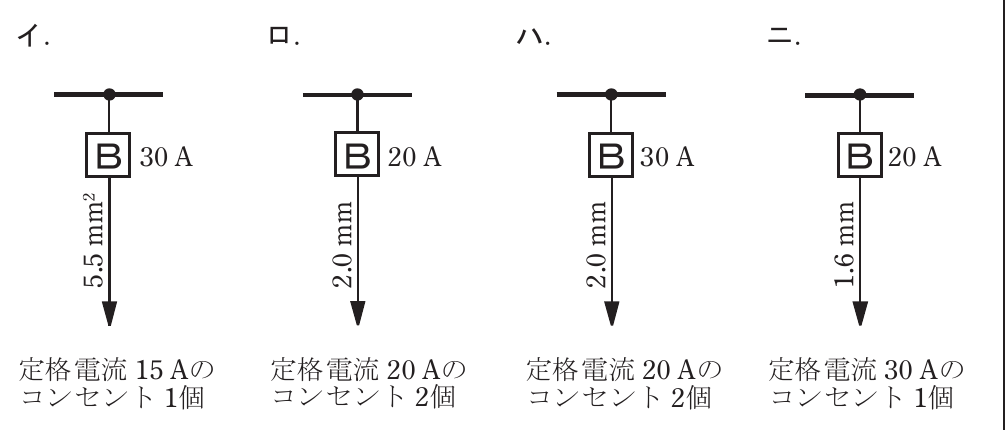

低圧屋内配線の分岐回路の設計で、配線用遮断器、分岐回路の電線の太さ及びコンセントの組合せとして、適切なものは。ただし、分岐点から配線用遮断器までは3m、配線用遮断器からコンセントまでは8mとし、電線の数値は分岐回路の電線（軟銅線）の太さを示す。また、コンセントは兼用コンセントではないものとする。
選択肢
- 1配線用遮断器30A／電線5.5mm²／定格電流15Aのコンセント1個
- 2配線用遮断器20A／電線2.0mm²／定格電流20Aのコンセント2個
- 3配線用遮断器30A／電線2.0mm²／定格電流20Aのコンセント2個
- 4配線用遮断器20A／電線1.6mm²／定格電流30Aのコンセント1個
正解
2. 配線用遮断器20A／電線2.0mm²／定格電流20Aのコンセント2個
詳しい解説を見る解説を閉じる
解説
20A配線用遮断器の分岐回路では、電線は1.6mm²以上（許容電流19A以上、2.0mmなら27A）、コンセントは20A以下が適切。ロは20A遮断器＋2.0mm²電線（許容電流27A）＋20Aコンセントで全て整合します。30A遮断器には2.6mm²以上の電線と20〜30Aコンセントが必要、20A遮断器に30Aコンセントは不可（過電流時にコンセントから先で発火の恐れ）。（出典: 一般財団法人 電気技術者試験センター 令和6年度下期 第二種電気工事士 学科試験 問10）
