問題

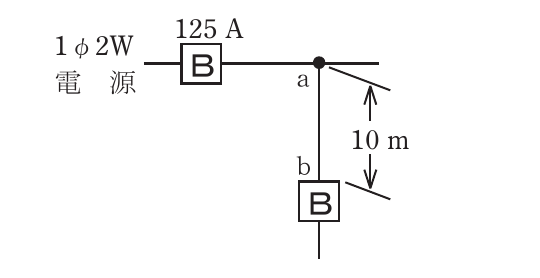

図のように定格電流125Aの過電流遮断器で保護された低圧屋内幹線から分岐して、10mの位置に過電流遮断器を施設するとき、a-b間の電線の許容電流の最小値[A]は。
選択肢
- 144
- 257
- 369
- 489
正解
3. 69
詳しい解説を見る解説を閉じる
解説
分岐回路の過電流遮断器までの距離が8mを超える場合、分岐電線の許容電流は幹線の過電流遮断器の定格電流の55%以上が必要です。125×0.55=68.75≒69A となります。距離による緩和規定：3m以下は制限なし、3m超〜8m以下は35%以上、8m超は55%以上です。（出典: 一般財団法人 電気技術者試験センター 令和6年度下期 第二種電気工事士 学科試験 問9）
