問題

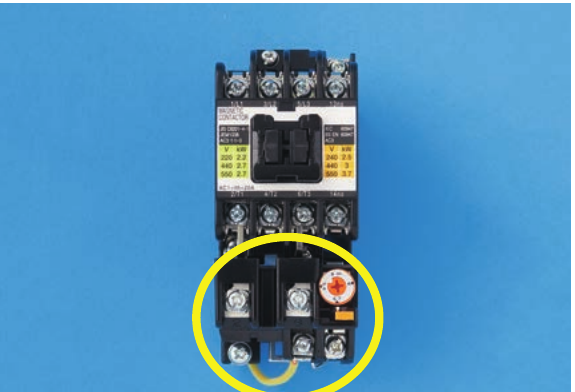

写真に示す器具の○で囲まれた部分の名称は。電磁接触器の下部に取り付けられている部分が示されている。
選択肢
- 1漏電警報器
- 2電磁接触器
- 3漏電遮断器
- 4熱動継電器
正解
4. 熱動継電器
詳しい解説を見る解説を閉じる
解説
写真は電磁接触器の下部に取り付けられた熱動継電器（サーマルリレー）です。電動機の過負荷保護に用いられ、過電流が一定時間継続するとバイメタルが湾曲して接点を開き電磁接触器のコイルを遮断します。電磁接触器（マグネットスイッチ）と組み合わせて電磁開閉器を構成します。（出典: 一般財団法人 電気技術者試験センター 令和6年度下期 第二種電気工事士 学科試験 問17）
