問題

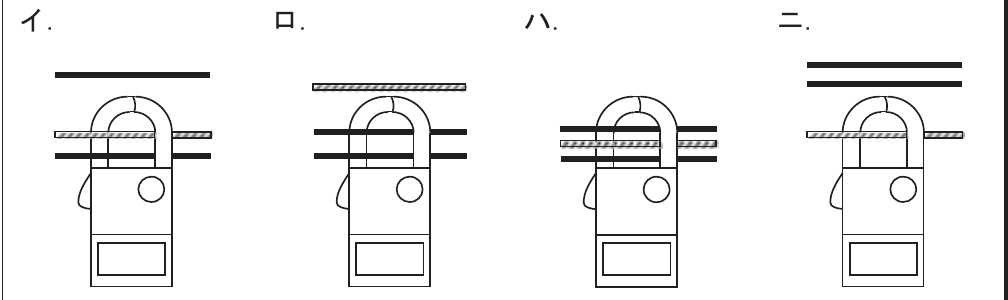

単相3線式回路の漏れ電流を、クランプ形漏れ電流計を用いて測定する場合の測定方法として、正しいものは。ただし、---は中性線を示す。
選択肢
- 1中性線のみクランプ
- 2電圧線（1本のみ）をクランプ
- 33線すべて（電圧線2本＋中性線）を一括クランプ
- 4電圧線2本のみクランプ（中性線除く）
正解
3. 3線すべて（電圧線2本＋中性線）を一括クランプ
詳しい解説を見る解説を閉じる
解説
クランプ形漏れ電流計で漏れ電流を測定する場合、回路の全電線（単相3線式なら電圧線2本と中性線の合計3本）をまとめてクランプします。正常時は3線のベクトル和が0となり指針は振れず、漏電があると差分が表示されます。1本だけクランプすると負荷電流を測定することになります。（出典: 一般財団法人 電気技術者試験センター 令和6年度下期 第二種電気工事士 学科試験 問27）
