正解

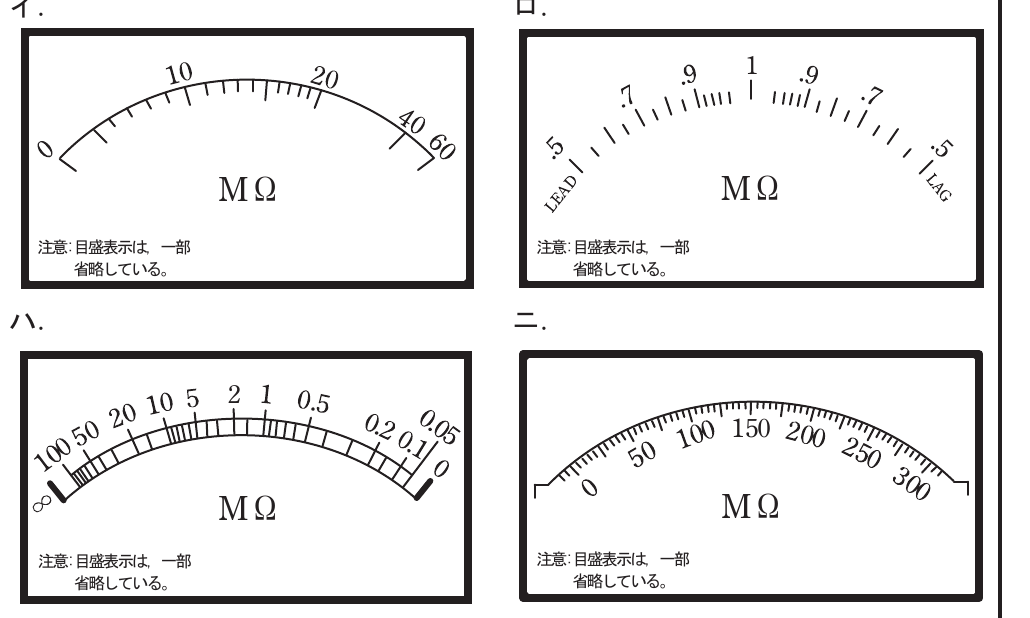

3. MΩ目盛が0〜100MΩで右側0、左側大の対数目盛の図
解説
アナログ式絶縁抵抗計（メガー）は、目盛が対数目盛（不等間隔）で、右側が0Ω（測定リード短絡）、左側に向かって∞MΩとなる構成が一般的です。ハの図がこの特徴に合致します。ロは力率計、イ・ニは表示形態が異なります。（出典: 一般財団法人 電気技術者試験センター 令和7年度上期 第二種電気工事士 学科試験 問25）
