問題

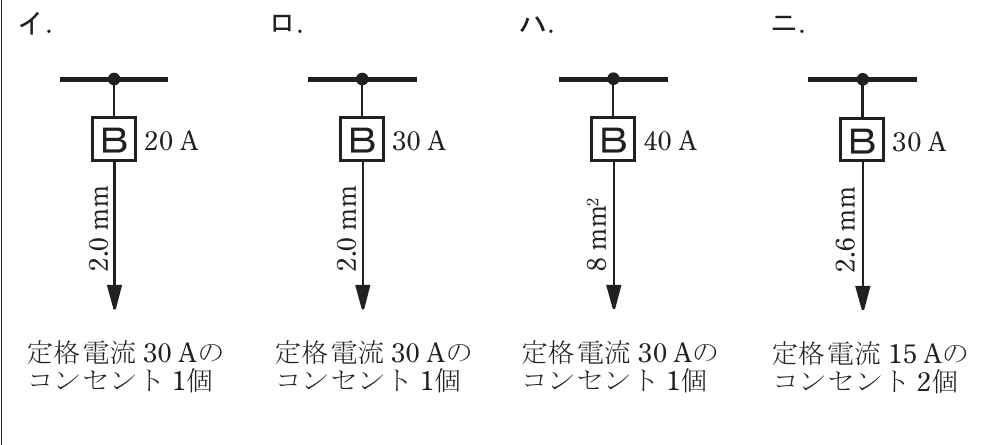

低圧屋内配線の分岐回路の設計で、配線用遮断器、分岐回路の電線の太さ及びコンセントの組合せとして、適切なものは。ただし、分岐点から配線用遮断器までは3m、配線用遮断器からコンセントまでは8mとし、電線の数値は分岐回路の電線(軟銅線)の太さを示す。また、コンセントは兼用コンセントではないものとする。
選択肢
- 1イ. 配線用遮断器20A・電線2.0mm・定格電流30Aのコンセント1個
- 2ロ. 配線用遮断器30A・電線2.0mm・定格電流30Aのコンセント1個
- 3ハ. 配線用遮断器40A・電線8mm²・定格電流30Aのコンセント1個
- 4ニ. 配線用遮断器30A・電線2.6mm・定格電流15Aのコンセント2個
正解
3. ハ. 配線用遮断器40A・電線8mm²・定格電流30Aのコンセント1個
詳しい解説を見る解説を閉じる
解説
配線用遮断器40Aには電線8mm²以上(許容電流48A以上)、コンセントは30A・40Aのどちらでもよい。30A分岐回路では電線2.6mm以上、コンセント20〜30Aが必要。各遮断器定格電流に対応する電線太さとコンセント定格の組合せの判断が要点です。（出典: 一般財団法人 電気技術者試験センター 令和7年度下期 第二種電気工事士 学科試験 問10）
