第二種電気工事士 過去問｜練習問題 第10問

問題

低圧屋内配線の分岐回路の設計で、配線用遮断器、分岐回路の電線の太さ及びコンセントの組合せとして、適切なものは。ただし、分岐点から配線用遮断器までは3m、配線用遮断器からコンセントまでは8mとし、電線の数値は分岐回路の電線（軟銅線）の太さを示す。また、コンセントは兼用コンセントではないものとする。

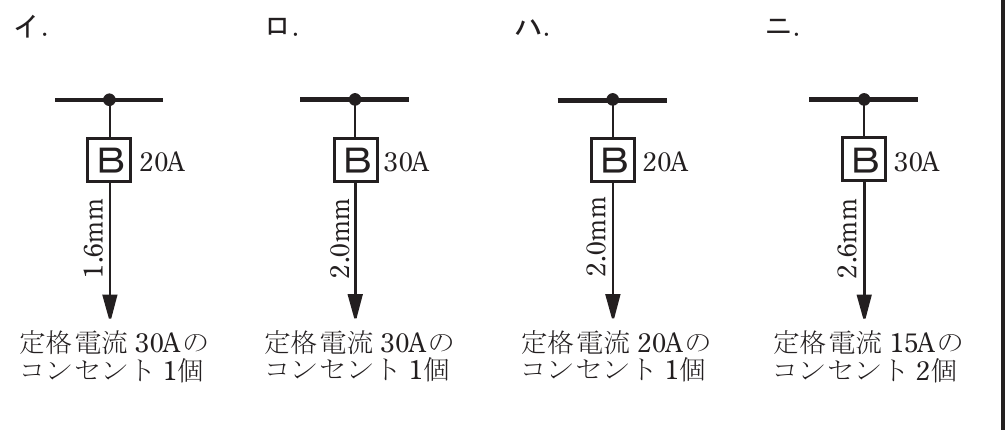

の図表

選択肢

  1. 1B20A / 1.6mm / 定格電流30Aのコンセント1個
  2. 2B30A / 2.0mm / 定格電流30Aのコンセント1個
  3. 3B20A / 2.0mm / 定格電流20Aのコンセント1個
  4. 4B30A / 2.6mm / 定格電流15Aのコンセント2個

正解

3. B20A / 2.0mm / 定格電流20Aのコンセント1個

詳しい解説を見る

解説

20A配線用遮断器分岐回路では、電線太さ1.6mm以上（許容電流19A以上必要）、コンセント定格電流20A以下を選択する。ハは B20A・2.0mm・20Aコンセントの組合せで全て適合。イは20Aブレーカに30Aコンセント不適、ロは30Aブレーカに2.0mm（許容24A）不足、ニは30Aブレーカに15Aコンセント不適。（出典: 一般財団法人 電気技術者試験センター 令和8年度上期 第二種電気工事士 学科試験 問10）
