問題

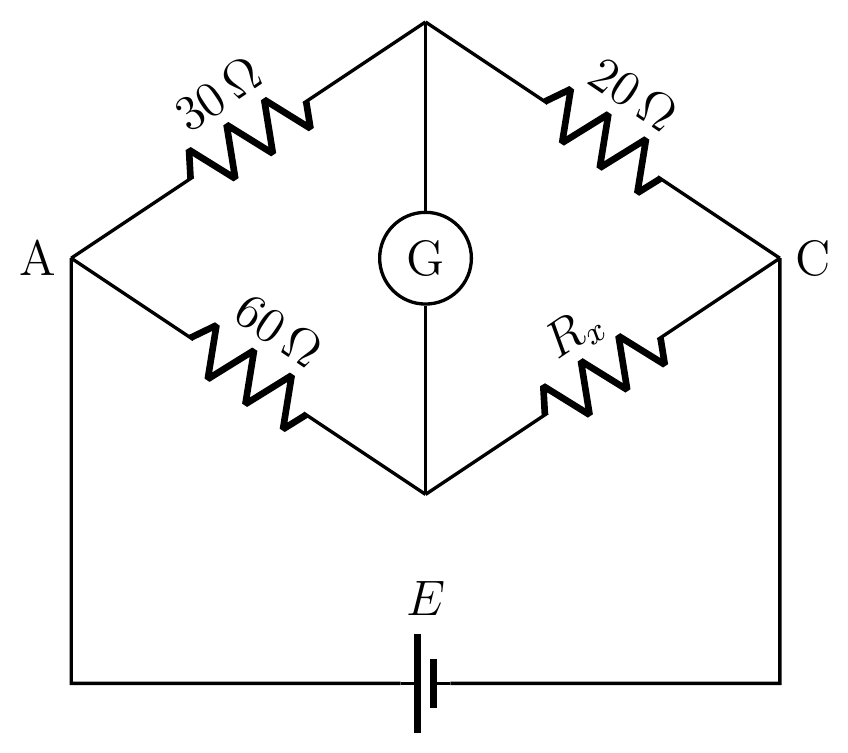

図のようなホイートストンブリッジ回路が平衡し、検流計Gに電流が流れないときの抵抗Rx［Ω］はいくらか。
選択肢
- 190Ω
- 2110Ω
- 340Ω
- 455Ω
正解
3. 40Ω
詳しい解説を見る解説を閉じる
解説
平衡条件は向かい合う抵抗の積が等しいこと。30×Rx=20×60 より Rx=(20×60)÷30=40Ω。
