問題

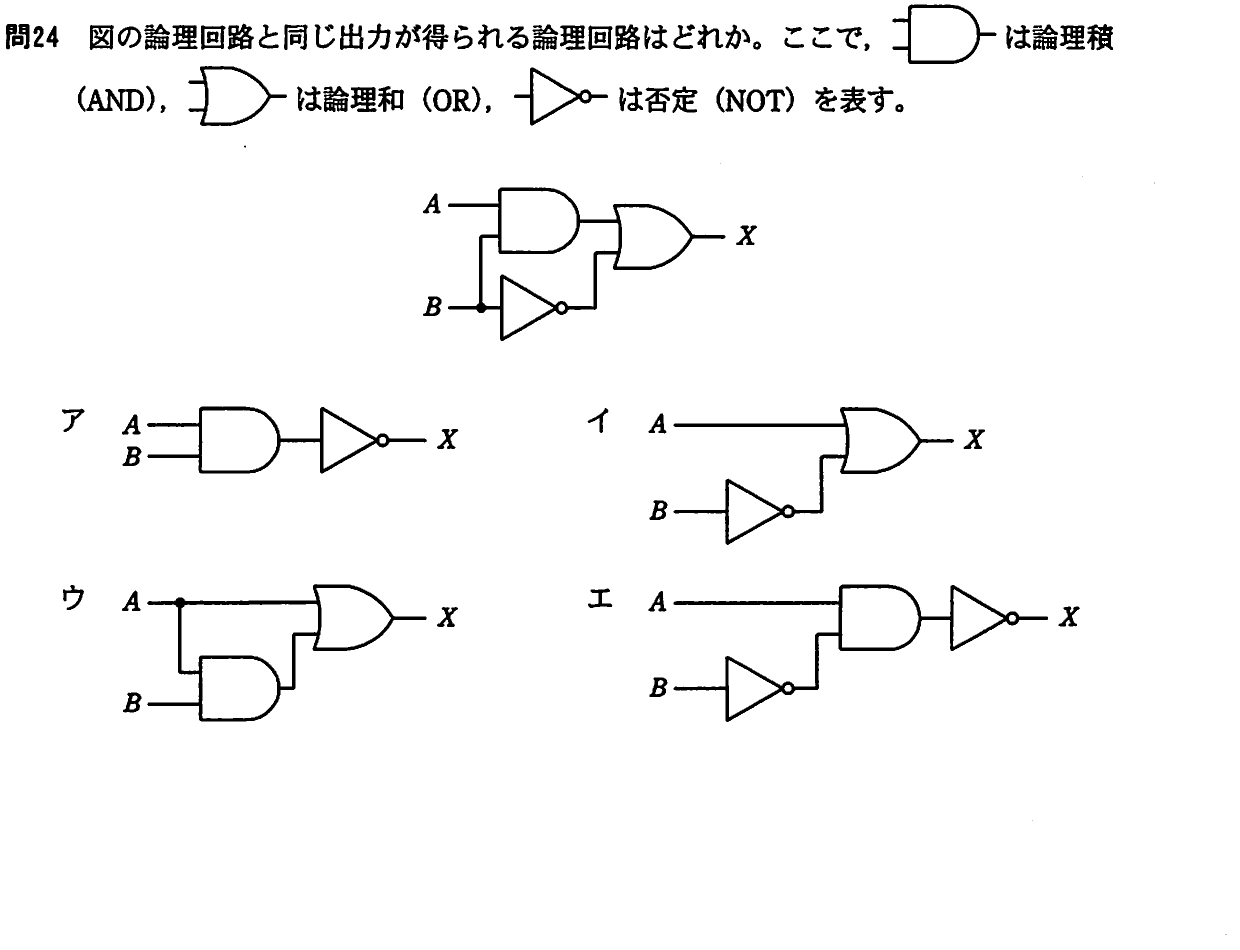

図の論理回路と同じ出力が得られる論理回路はどれか。ここで、AND は論理積、OR は論理和、NOT は否定を表す。
選択肢
- 1ア
- 2イ
- 3ウ
- 4エ
正解
2. イ
詳しい解説を見る解説を閉じる
解説
元の回路は X = (A・B)＋(¬B) である。¬B＝1 のとき X＝1、¬B＝0（B＝1）のとき X＝A・1＝A となる。これを整理すると X = A＋¬B となり、A と ¬B の論理和（OR）に等しい。これは選択肢「イ」の A と ¬B を OR する回路と一致する。（出典: 平成21年度 春期 基本情報技術者試験 午前 問24）
