問題

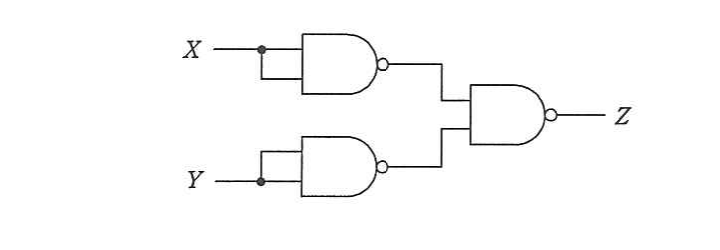

NAND 素子を用いた次の組合せ回路の出力 Z を表す式はどれか。ここで、論理式中の "・" は論理積、"+" は論理和、"X̄" は X の否定を表す。

選択肢
- 1X・Y
- 2X+Y
- 3X̄・Ȳ
- 4X̄+Ȳ
正解
2. X+Y
詳しい解説を見る解説を閉じる
解説
X を 2 入力に与えた NAND は X̄、Y を 2 入力に与えた NAND は Ȳ を出力する。これらを NAND すると Z=(X̄・Ȳ) の否定 = X+Y(ド・モルガンの法則)となる。よってイが正しい。(出典: 平成24年度 秋期 基本情報技術者試験 午前 問22)
