問題

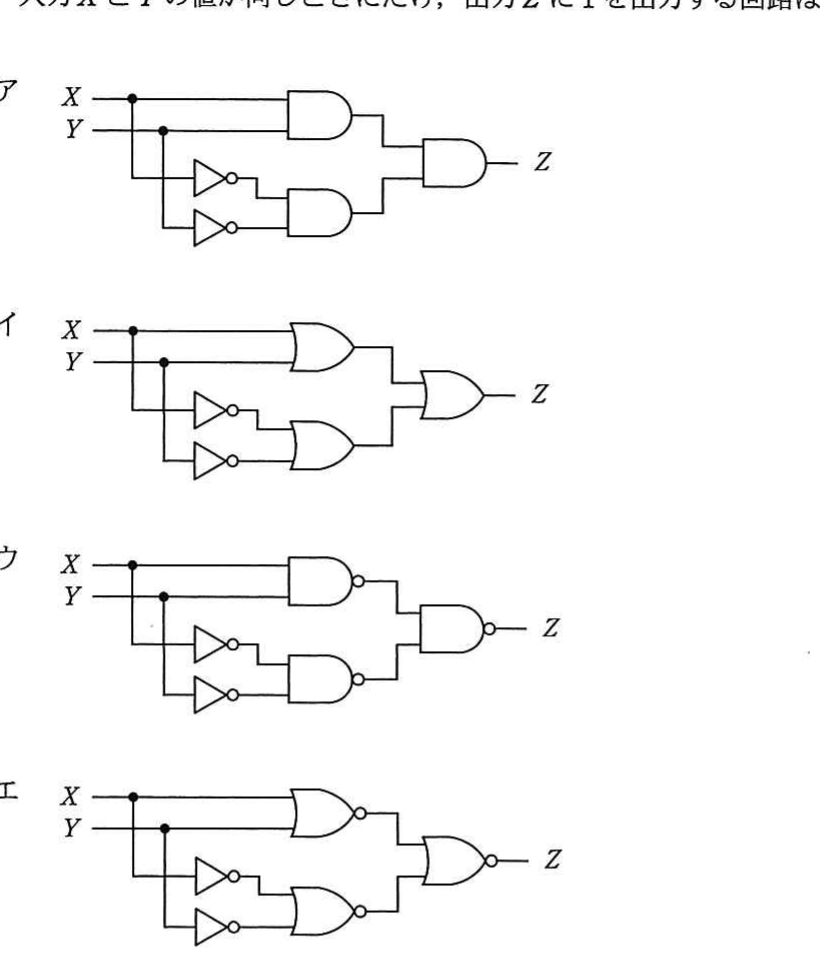

入力 X と Y の値が同じときにだけ、出力 Z に 1 を出力する回路はどれか。
選択肢
- 1（ア）
- 2（イ）
- 3（ウ）
- 4（エ）
正解
3. （ウ）
詳しい解説を見る解説を閉じる
解説
X と Y が等しいとき（00 または 11）に 1 を出力するのは論理一致（XNOR、排他的論理和の否定）である。X・Y と X̄・Ȳ の論理和の否定、すなわち各 NAND の出力をさらに NAND でまとめた構成が一致回路となり、選択肢ウがこれに当たる。よって「ウ」が正しい。（出典: 平成26年度 春期 基本情報技術者試験 午前 問22）
