問題

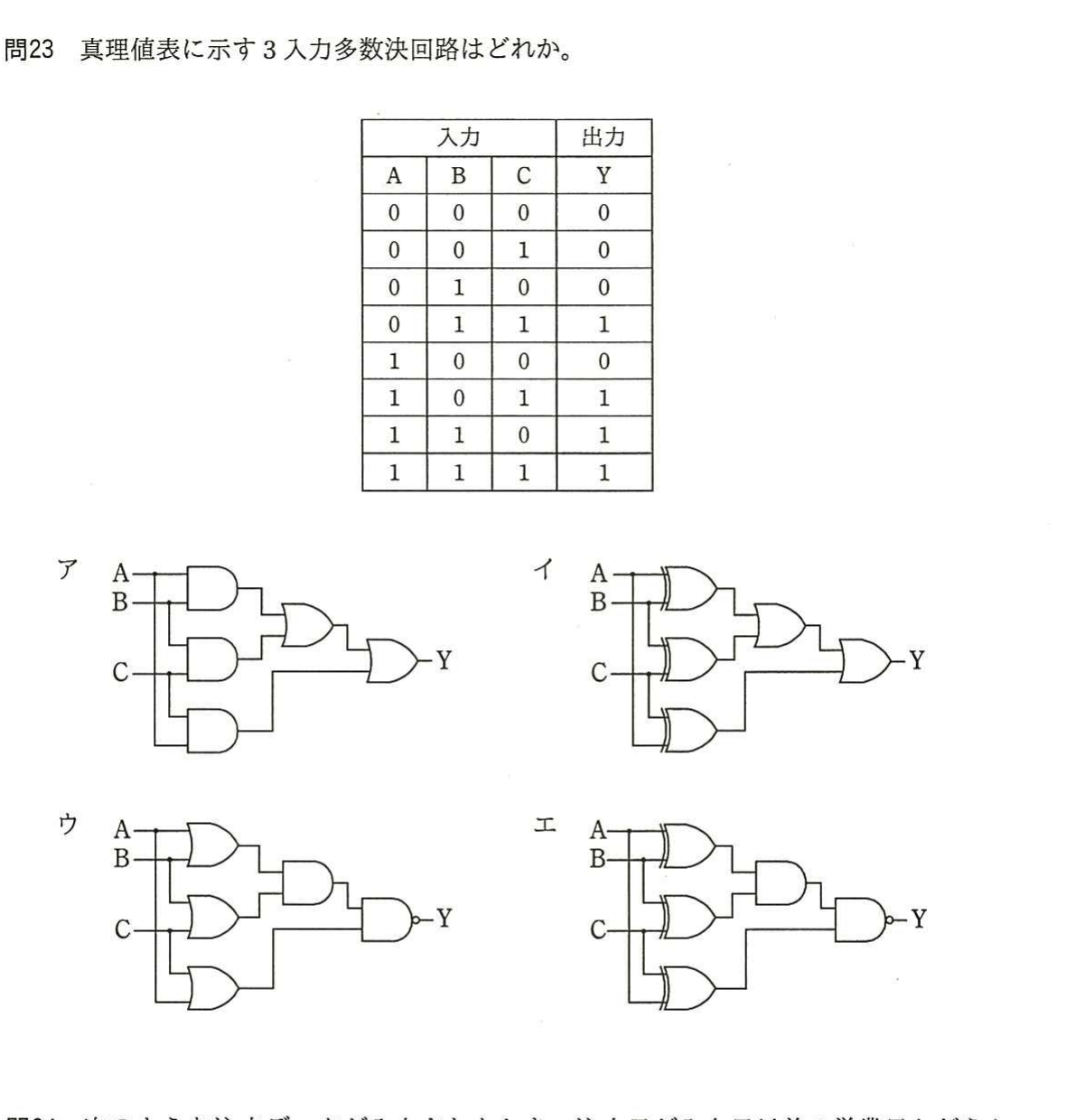

真理値表に示す3入力多数決回路はどれか。

選択肢
- 1ア
- 2イ
- 3ウ
- 4エ
正解
1. ア
詳しい解説を見る解説を閉じる
解説
3入力多数決回路は、入力 A、B、C のうち2つ以上が1のときに出力 Y が1になる回路で、論理式は Y=AB+BC+CA で表せる。3組の AND(積項)の出力を OR でまとめる構成の選択肢アが真理値表と一致する。(出典: 平成28年度 秋期 基本情報技術者試験 午前 問23)
一問一答
科目A 180問+科目B 60問
真理値表に示す3入力多数決回路はどれか。

正解
1. ア
解説
3入力多数決回路は、入力 A、B、C のうち2つ以上が1のときに出力 Y が1になる回路で、論理式は Y=AB+BC+CA で表せる。3組の AND(積項)の出力を OR でまとめる構成の選択肢アが真理値表と一致する。(出典: 平成28年度 秋期 基本情報技術者試験 午前 問23)
