問題

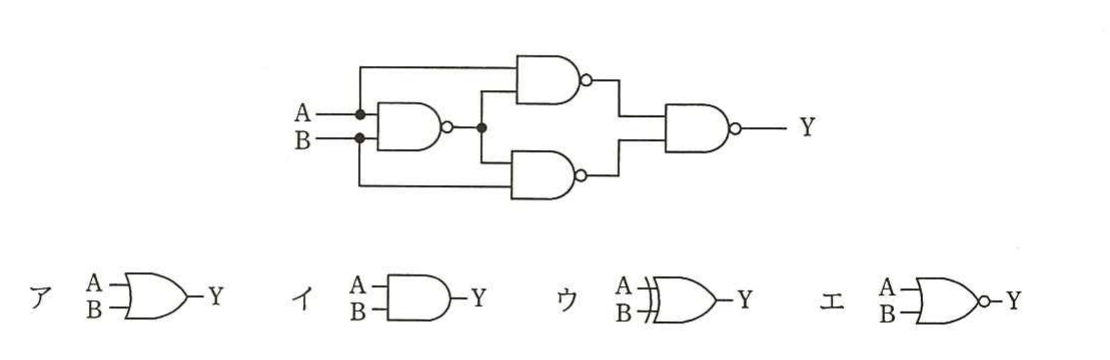

図の論理回路と等価な回路はどれか。
選択肢
- 1ア（OR 素子）
- 2イ（AND 素子）
- 3ウ（XOR 素子）
- 4エ（NOR 素子）
正解
3. ウ（XOR 素子）
詳しい解説を見る解説を閉じる
解説
図の回路は 4 個の NAND 素子を組み合わせたもので、これは排他的論理和（XOR）を NAND だけで構成した代表的な回路である。入力 A、B が異なるときだけ出力 Y が 1 になるため、等価なのは XOR 素子の「ウ」である。NAND による XOR 構成は論理回路の頻出パターンとして覚えておくとよい。（出典: 平成28年度 春期 基本情報技術者試験 午前 問23）
