問題

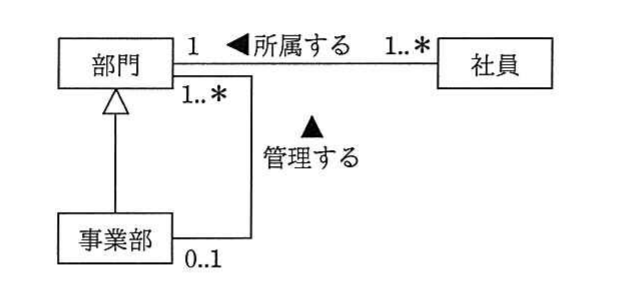

UML を用いて表した図のデータモデルの解釈のうち、適切なものはどれか。
選択肢
- 1事業部以外の部門が、部門を管理できる。
- 2社員は事業部に所属できる。
- 3所属する社員がいない部門が存在する。
- 4部門は、いずれかの事業部が管理している。
正解
2. 社員は事業部に所属できる。
詳しい解説を見る解説を閉じる
解説
図では事業部は部門の一種（部門を汎化元とする継承関係）であり、部門には 1 以上の社員が所属する（多重度 1..*）。事業部も部門であるため、社員は事業部にも所属できる。よって「イ」が正しい。部門を管理するのは事業部（多重度 0..1）であり、所属社員は最低 1 名いるため社員ゼロの部門は存在せず、ア・ウ・エは不適切である。（出典: 平成29年度 秋期 基本情報技術者試験 午前 問28）
