中小企業診断士 過去問運営管理 第7問

問題

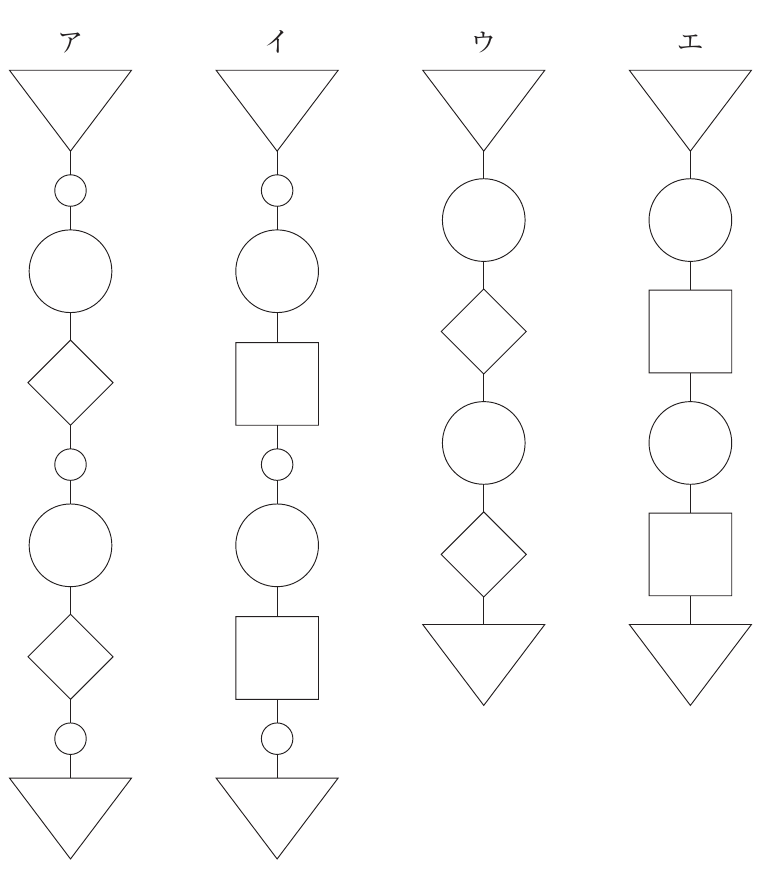

ある製品の生産の流れは、部品倉庫に保管された部品が第1工程に運ばれて切削をされ、その後、第2工程に運ばれて穴あけをされ、製品倉庫に運ばれる。各工程の後では、質の検査が行われる。 この生産の流れに対して製品工程分析を行った場合の工程図として、最も適切なものはどれか。
運営管理の図表

選択肢

  1. 1
  2. 2
  3. 3
  4. 4

正解

1.

詳しい解説を見る

解説

製品工程分析の基本記号は、加工=○、運搬=○(小さい)または→、停滞=▽(貯蔵)/D(滞留)、検査=□(数量検査)/◇(品質検査)。流れは「部品倉庫(貯蔵▽)→運搬→切削(加工○)→品質検査(◇)→運搬→穴あけ(加工○)→品質検査(◇)→運搬→製品倉庫(貯蔵▽)」。よって ▽→○→◇→○→◇→▽ の順で並ぶ図がアに該当する(品質検査は◇)。イは□(数量検査)、ウ・エは検査が一部欠落するため不適。よってアが正解。(出典: 一般社団法人 中小企業診断協会 令和2年度 中小企業診断士1次試験 運営管理 第7問)
