問題

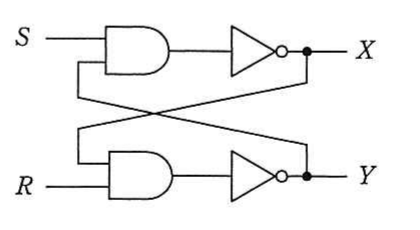

図の論理回路において、S＝1、R＝1、X＝0、Y＝1 のとき、S を一旦 0 にした後、再び 1 に戻した。この操作行った後の X、Y の値はどれか。
の図表

選択肢

  1. 1X＝0、Y＝0
  2. 2X＝0、Y＝1
  3. 3X＝1、Y＝0
  4. 4X＝1、Y＝1

正解

3. X＝1、Y＝0

詳しい解説を見る

解説

この回路は NAND ゲートで構成された RS フリップフロップである。S＝1、R＝1 は保持状態だが、S を一旦 0 にするとセット動作が働き X＝1、Y＝0 となる。その後 S を 1 に戻しても R＝1 のままなので状態は保持され、X＝1、Y＝0 のままとなる。よってウが正解。（出典: 平成26年度 秋期 応用情報技術者試験 午前 問20）
