問題

選択肢
- 13B00 〜 3BFF
- 28300 〜 9BFF
- 3A400 〜 A4FF
- 4C400 〜 C4FF
正解
4. C400 〜 C4FF
詳しい解説を見る解説を閉じる
解説

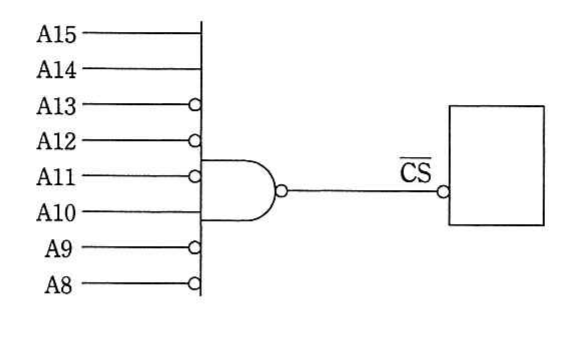

図の NAND ゲートと NOT ゲートの接続から、C̄S̄ 信号が L(アクティブ)になるのは特定のアドレス上位ビットの組合せが成立するときである。A15〜A8 の各ビットの論理条件を解析すると、上位アドレスが C4 に固定され、下位 8 ビット(A7〜A0)は 00〜FF まで変化できるので、アドレス範囲は C400〜C4FF となる。よってエが正解。(出典: 平成26年度 秋期 応用情報技術者試験 午前 問21)
