問題

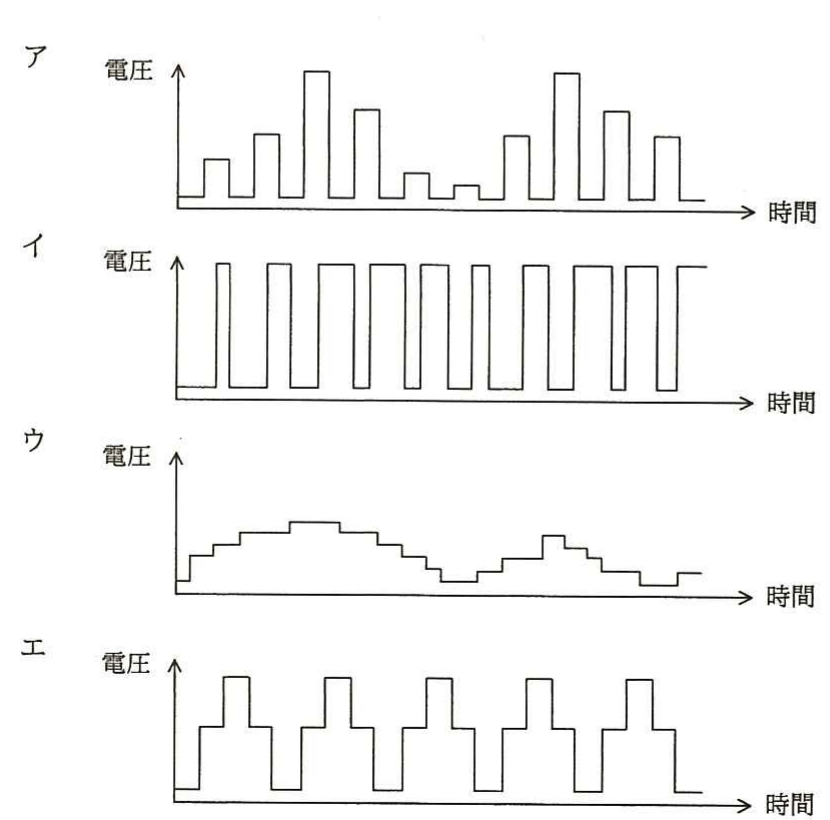

モータの速度制御などに PWM（Pulse Width Modulation）制御が用いられる。PWM の駆動波形を示したものはどれか。ここで、波形は制御回路のポート出力であり、低域通過フィルタを通していないものとする。
選択肢
- 1（図ア）
- 2（図イ）
- 3（図ウ）
- 4（図エ）
正解
2. （図イ）
詳しい解説を見る解説を閉じる
解説
PWM（パルス幅変調）制御は、一定周期のパルスにおいて、ON 時間（パルス幅）の比率（デューティ比）を変化させることで実効的な出力電圧を制御する方式である。周期は一定のまま、ON 区間の幅だけが変化する矩形波（イ）が PWM の駆動波形である。電圧の高さ自体を変える波形やアナログ的に変化する波形は誤りである。よってイが正解。（出典: 平成27年度 秋期 応用情報技術者試験 午前 問21）
