問題

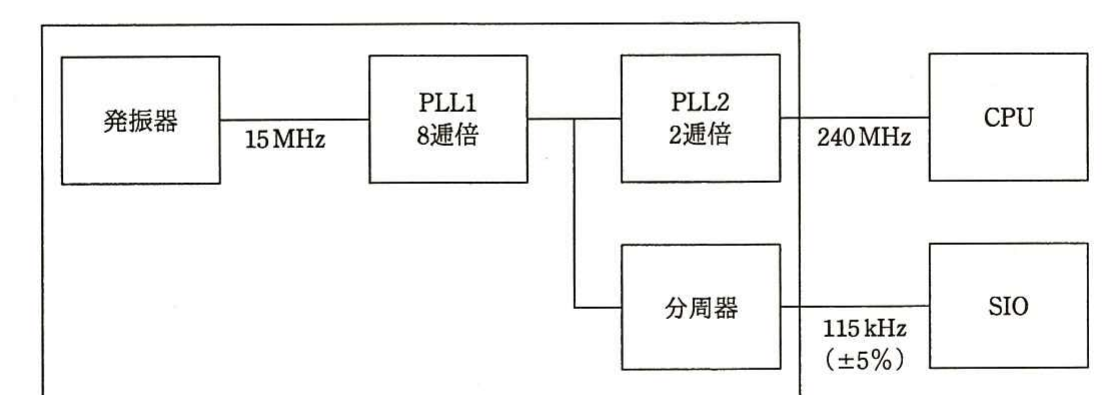

ワンチップマイコンにおける内部クロック発生器のブロック図を示す。15MHz の発振器で、PLL1、PLL2 及び分周器の組合せで CPU に 240MHz、シリアル通信（SIO）に 115kHz のクロックを供給する場合の分周器の値は幾らか。ここで、シリアル通信のクロック精度は±5％以内に収まればよいものとする。
選択肢
- 11/2⁴
- 21/2⁶
- 31/2⁸
- 41/2¹⁰
正解
4. 1/2¹⁰
詳しい解説を見る解説を閉じる
解説
発振器 15MHz を PLL1 で 8 逓倍した 120MHz が分周器の入力となる（CPU へはさらに PLL2 で 2 逓倍した 240MHz が供給される）。分周器は 120MHz を 115kHz 付近に下げる。1/2¹⁰＝1/1,024 で割ると 120MHz÷1,024≒117.2kHz となり、115kHz との誤差は約 1.9％で±5％以内に収まる。他の分周比では大きく外れる。よってエが正解。（出典: 平成27年度 秋期 応用情報技術者試験 午前 問23）
