練習問題難易度: 標準2017年度

応用情報技術者 過去問｜練習問題 第23問

問題

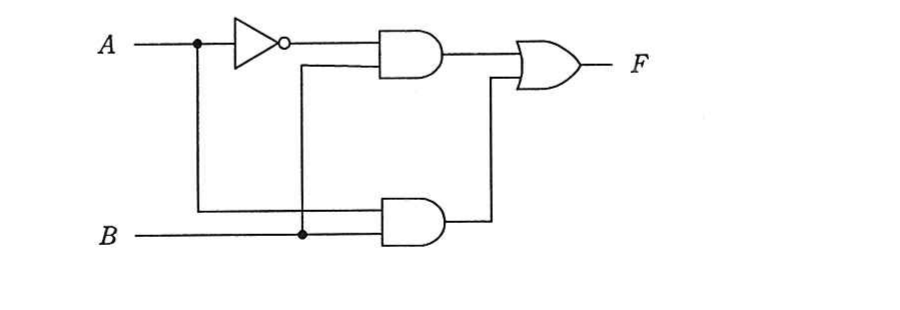

図の回路が実現する論理式はどれか。ここで，論理式中の "・" は論理積，"＋" は論理和を表す。
の図表

選択肢

  1. 1F＝A
  2. 2F＝B
  3. 3F＝A・B
  4. 4F＝A＋B

正解

2. F＝B

詳しい解説を見る

解説

回路をたどると，上側のANDゲートは A の否定（¬A）と B の論理積で ¬A・B，下側のANDゲートは A と B の論理積で A・B を出力し，これらをORゲートでまとめる。F＝¬A・B＋A・B＝(¬A＋A)・B＝B となる。よってイ（F＝B）が正しい。（出典: 平成29年度 春期 応用情報技術者試験 午前 問23）
