問題

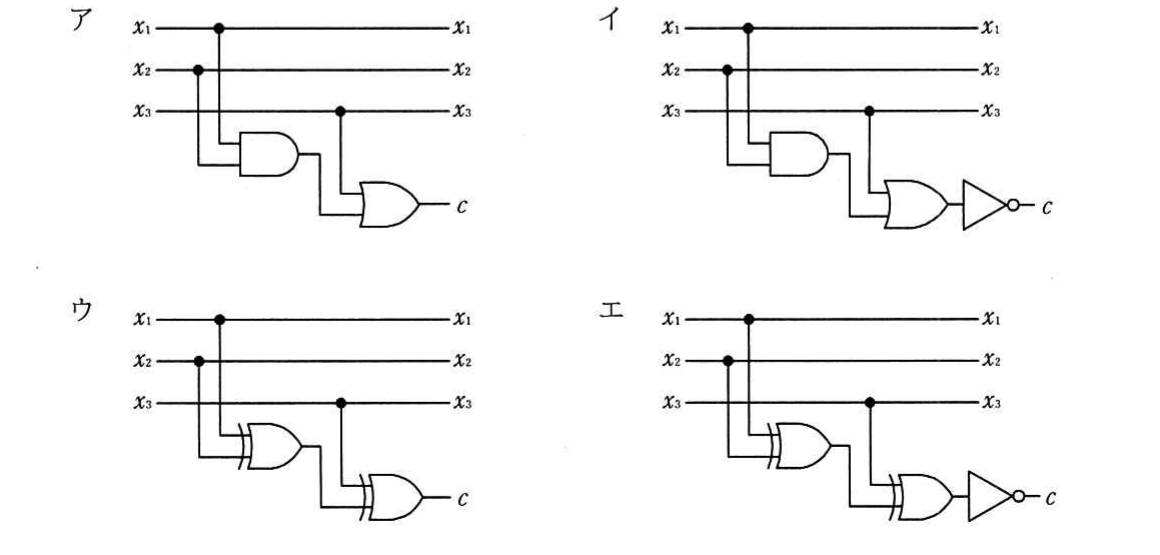

3 ビットのデータ x₁、x₂、x₃ に偶数パリティビットを付加する回路はどれか。
選択肢
- 1（図ア）
- 2（図イ）
- 3（図ウ）
- 4（図エ）
正解
3. （図ウ）
詳しい解説を見る解説を閉じる
解説
偶数パリティビット c は、データ全体の 1 の個数が偶数になるように決める。これは x₁、x₂、x₃ の排他的論理和（XOR）c＝x₁ XOR x₂ XOR x₃ で求められる。2 入力 XOR を 2 段に接続して 3 入力の排他的論理和を構成している回路が正解で、図ウがこれに該当する。よってウが正解。（出典: 令和元年度 秋期 応用情報技術者試験 午前 問23）
