問題

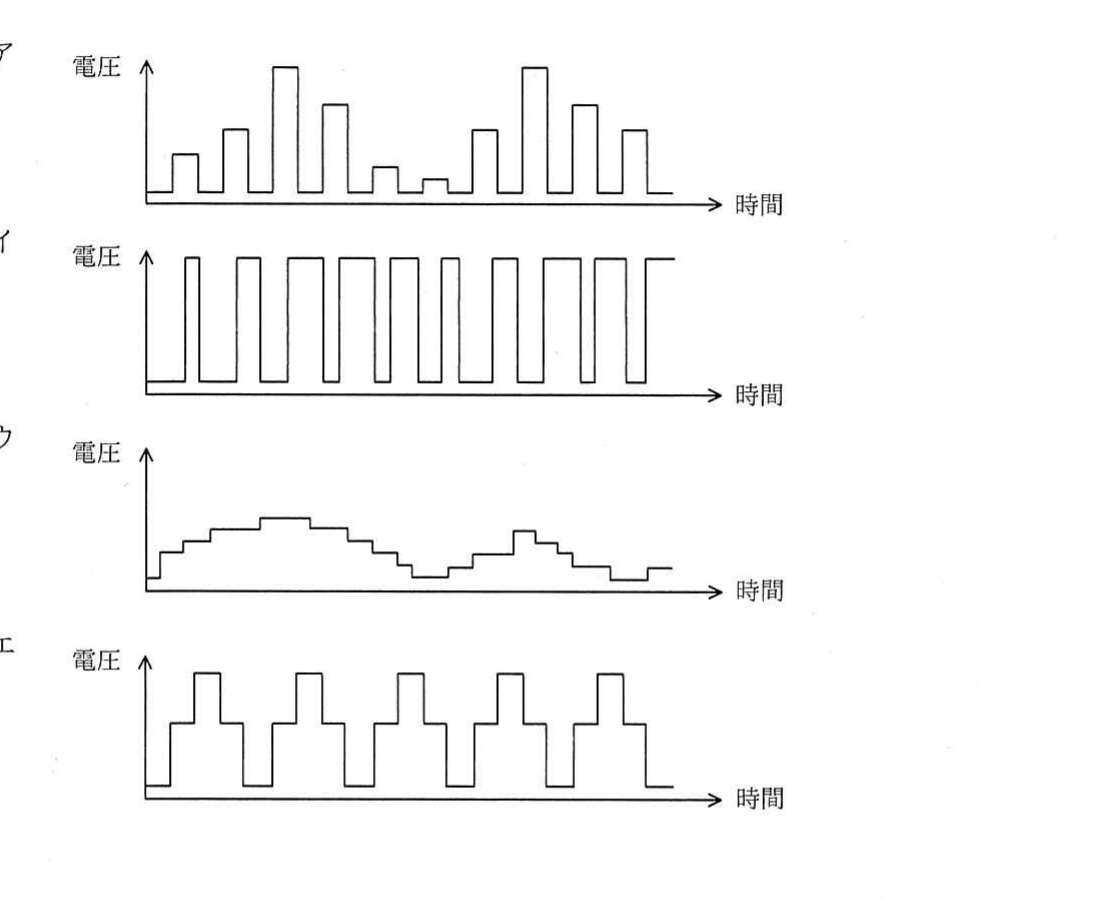

モータの速度制御などに PWM（Pulse Width Modulation）制御が用いられる。PWM の駆動波形を示したものはどれか。ここで、波形は制御回路のポート出力であり、低域通過フィルタを通していないものとする。
選択肢
- 1（ア）の波形
- 2（イ）の波形
- 3（ウ）の波形
- 4（エ）の波形
正解
2. （イ）の波形
詳しい解説を見る解説を閉じる
解説
PWM 制御は一定周期の中でパルスのオン時間の比率（デューティ比）を変化させ、平均電圧を調整する方式である。出力はオンとオフの 2 値のみで、周期は一定のままパルス幅が変化する波形になる。アやウは振幅や階段状に値が変化しており PWM ではなく、エは周期やパルスが不規則である。一定周期で矩形パルスの幅が変化するイが PWM の駆動波形である。よってイが正解。（出典: 令和2年度 秋期 応用情報技術者試験 午前 問22）
