問題

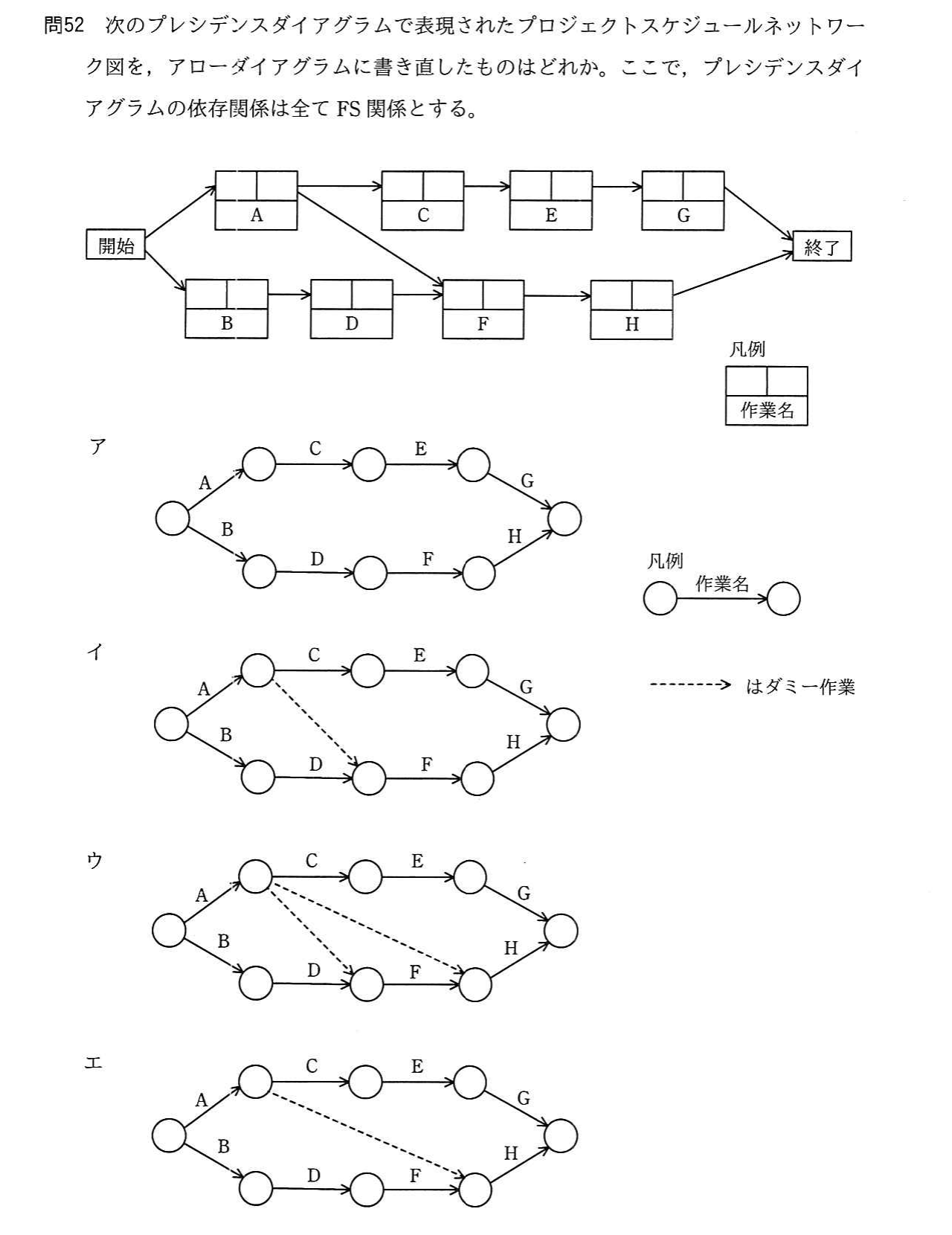

次のプレシデンスダイアグラムで表現されたプロジェクトスケジュールネットワーク図を、アローダイアグラムに書き直したものはどれか。ここで、プレシデンスダイアグラムの依存関係は全てFS関係とする。
選択肢
- 1ア
- 2イ
- 3ウ
- 4エ
正解
2. イ
詳しい解説を見る解説を閉じる
解説
プレシデンスダイアグラム（PDM）はノードで作業を表し、アローダイアグラム（ADM）は矢線で作業を表します。FS関係（先行作業の終了後に後続作業を開始）を矢線に変換する際、合流・分岐の前後関係を正しく保つにはダミー作業（破線矢印）が必要になります。元の依存関係を過不足なく再現した図が正解です。（出典: 令和3年度 秋期 応用情報技術者試験 午前 問52）
