問題

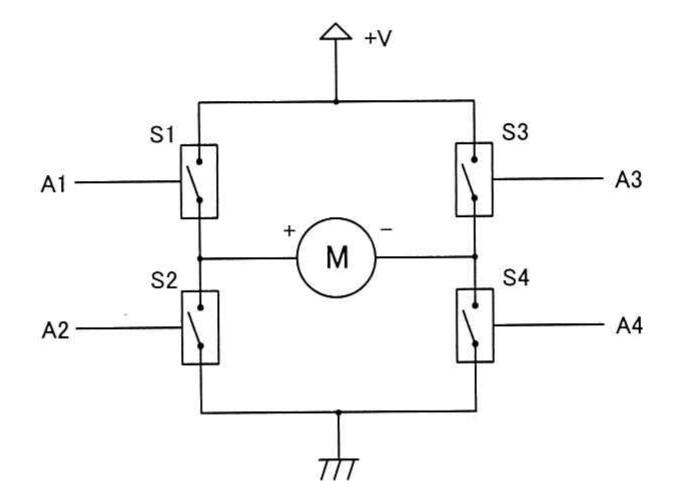

図は DC モータの正転逆転制御の動作原理を示す回路である。A1 から A4 の四つの制御信号の組合せの中で、モータが逆転するものはどれか。ここで、モータの＋端子から−端子に電流が流れるとモータは正転し、S1 から S4 のそれぞれのスイッチ素子は、対応する A1 から A4 の制御信号がそれぞれ High のとき導通するものとする。
選択肢
- 1A1：Low、A2：Low、A3：Low、A4：Low
- 2A1：Low、A2：High、A3：Low、A4：High
- 3A1：Low、A2：High、A3：High、A4：Low
- 4A1：High、A2：Low、A3：Low、A4：High
正解
3. A1：Low、A2：High、A3：High、A4：Low
詳しい解説を見る解説を閉じる
解説
Hブリッジ回路では、対角のスイッチ対を導通させることでモータに流れる電流の向きが決まる。正転とは逆向きに電流を流すには、S2 と S3 を導通させる組合せ（A2＝High、A3＝High、A1＝Low、A4＝Low）が逆転に対応する。よってウが正解。（出典: 令和3年度 春期 応用情報技術者試験 午前 問23）
