問題

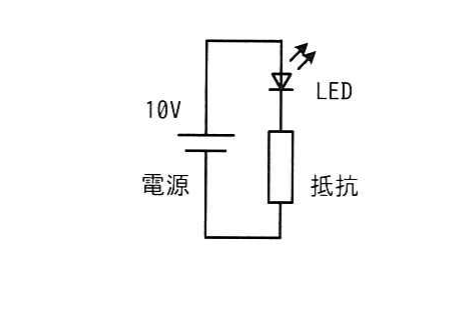

図の LED 点灯回路において、LED に 10 ミリ A の電流が流れるように抵抗値を決定したときに、回路全体の消費電力に占める LED の消費電力の割合は何％か。ここで、LED の順方向電圧は 2V とし、電源の消費電力は無視するものとする。
選択肢
- 120
- 225
- 380
- 4100
正解
1. 20
詳しい解説を見る解説を閉じる
解説
直列回路なので電源電圧 10V のうち LED に 2V、抵抗に残りの 8V がかかり、流れる電流は両素子とも 10mA で共通です。消費電力は電圧×電流で、LED は 2V×10mA＝20mW、抵抗は 8V×10mA＝80mW、回路全体（LED＋抵抗）は 100mW です。よって LED の消費電力の割合は 20／100＝20％となり、アが正解です。直列回路では電流が共通なので、電力比は電圧降下の比に等しくなります。（出典: 令和7年度 秋期 応用情報技術者試験 午前 問20）
