問題

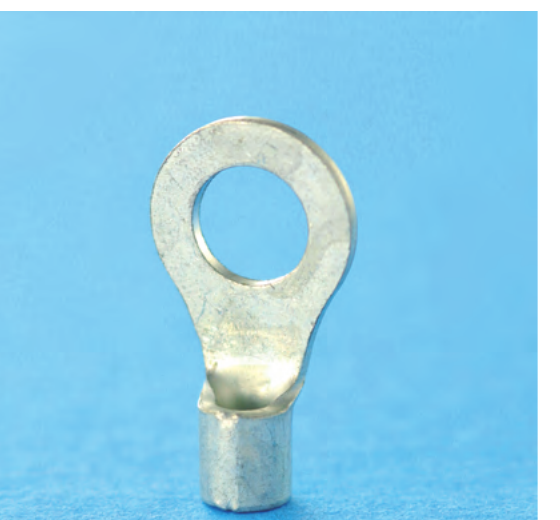

写真に示す材料の名称は。（金属製で、丸い輪（リング）の部分と電線を差し込む筒状の部分が一体になった圧着用の端子）
選択肢
- 1イ. 銅線用裸圧着端子
- 2ロ. 銅管端子
- 3ハ. 銅線用裸圧着スリーブ
- 4ニ. ねじ込み形コネクタ
正解
1. イ. 銅線用裸圧着端子
詳しい解説を見る解説を閉じる
解説
写真は電線を圧着して接続し、ねじで端子台などに固定するための丸い輪（R形）の銅線用裸圧着端子です（イ）。銅管端子（ロ）は太い電線用で形状が異なり、裸圧着スリーブ（ハ）は電線相互の接続用で輪がなく、ねじ込み形コネクタ（ニ）は電線をねじ込んで接続する別部材です。輪付きの形状から圧着端子と判別します。電線接続材料の判別問題です。（出典: 一般財団法人 電気技術者試験センター 平成21年度 第二種電気工事士 筆記試験 問16）
