問題

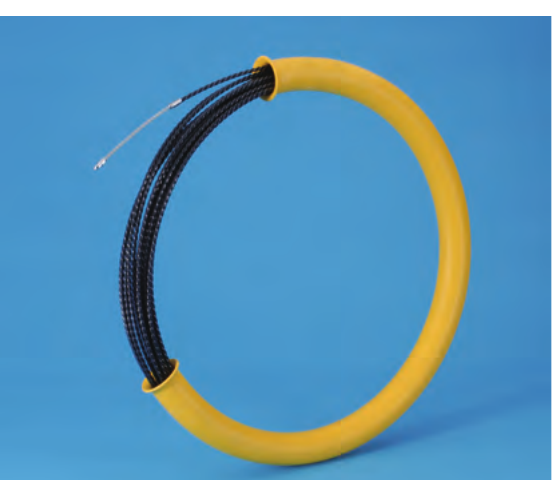

写真に示す物の用途は。（黄色いリール状に巻かれた細長い帯状のもので、先端に電線を取り付ける金具が付いている）
選択肢
- 1イ. アウトレットボックス（金属製）と、そのノックアウトの径より外径の小さい金属管とを接続するために用いる。
- 2ロ. 電線やメッセンジャワイヤのたるみを取るのに用いる。
- 3ハ. 電線管に電線を通線するのに用いる。
- 4ニ. 金属管やボックスコネクタの端に取り付けて、電線の絶縁被覆を保護するために用いる。
正解
3. ハ. 電線管に電線を通線するのに用いる。
詳しい解説を見る解説を閉じる
解説
写真は呼び線挿入器（通線ワイヤ）で、電線管にあらかじめ通しておき電線を引き入れる（通線する）のに用います（ハ）。イはリングレジューサ、ロは張線器（シメラ）、ニは絶縁ブッシングの用途であり、いずれも別の材料・工具です。リール状の通線用ワイヤの用途を問う問題です。（出典: 一般財団法人 電気技術者試験センター 平成21年度 第二種電気工事士 筆記試験 問17）
