問題

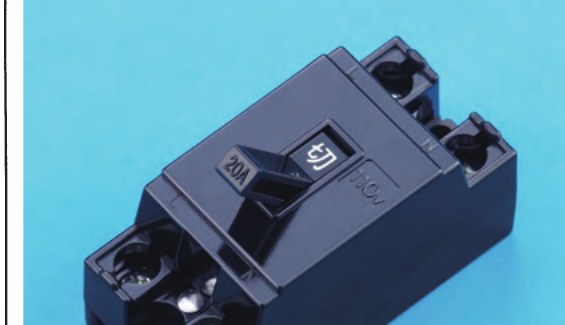

写真に示す器具の名称は。（黒色のプラスチックケースに入った2極の遮断器で、「20A」の表示とレバー（ハンドル）がある器具）
選択肢
- 1イ. 漏電遮断器
- 2ロ. リモコンリレー
- 3ハ. 配線用遮断器
- 4ニ. 電磁接触器
正解
3. ハ. 配線用遮断器
詳しい解説を見る解説を閉じる
解説
写真はレバー（ハンドル）操作で開閉し過電流を遮断する配線用遮断器（MCB）です（ハ）。漏電遮断器（イ）にはテストボタンと漏電表示があり、リモコンリレー（ロ）は遠隔操作用の小型リレー、電磁接触器（ニ）はコイルで多数の接点を開閉する器具で外観が異なります。テストボタンがない点から配線用遮断器と判別します。配線器具の外観判別問題です。（出典: 一般財団法人 電気技術者試験センター 平成21年度 第二種電気工事士 筆記試験 問15）
