問題

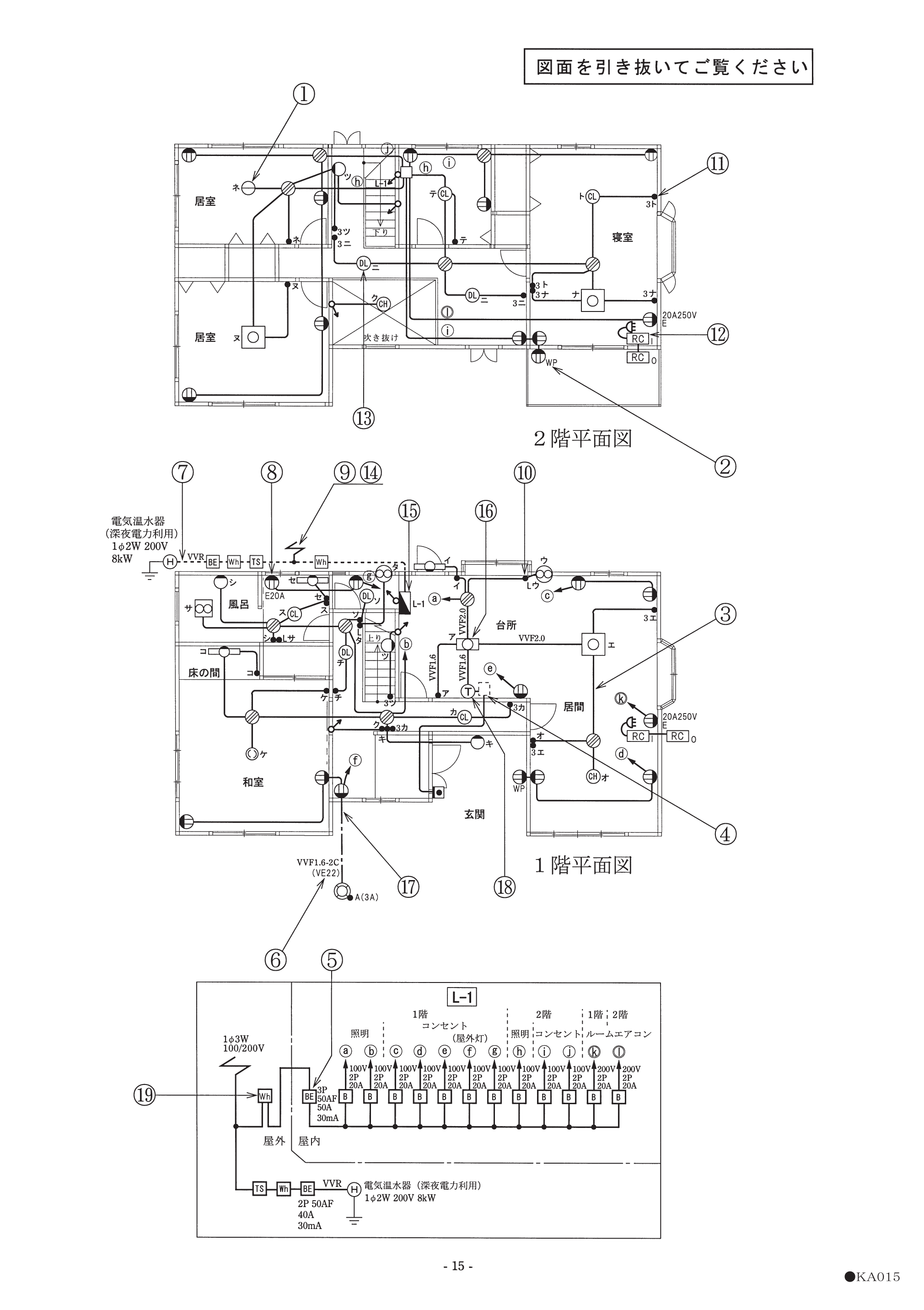

⑩で示す図記号の名称は。
選択肢
- 1イ. 位置表示灯を内蔵する点滅器
- 2ロ. 確認表示灯を内蔵する点滅器
- 3ハ. 遅延スイッチ
- 4ニ. 熱線式自動スイッチ
正解
2. ロ. 確認表示灯を内蔵する点滅器
詳しい解説を見る解説を閉じる
解説
⑩の点滅器の図記号には傍記「L」が付いており、確認表示灯を内蔵する点滅器を表します（ロ）。確認表示灯付スイッチは負荷が点灯（ON）しているときに表示灯が点灯し、負荷の動作状態を確認できます。位置表示灯（パイロットランプ）内蔵スイッチは傍記「H」で、消灯時に位置を示すために点灯するもので機能が逆です。遅延スイッチ（傍記D）・熱線式自動スイッチ（傍記RAS）とも異なります。点滅器の傍記記号の意味を問う問題です。（出典: 一般財団法人 電気技術者試験センター 平成21年度 第二種電気工事士 筆記試験 問40）
