第二種電気工事士 過去問｜練習問題 第17問

問題

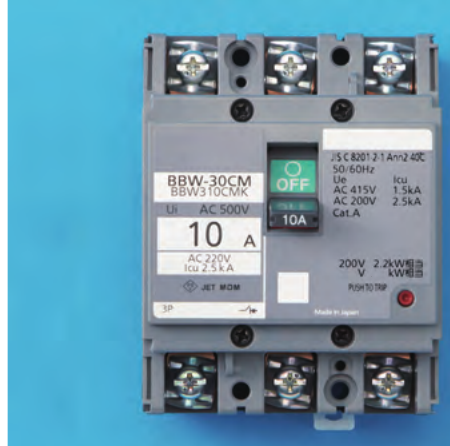

写真に示す器具の名称は。（「BBW-30CM」「10A」と表示された3極の遮断器で、ハンドルと表示窓がある）

の図表

選択肢

  1. 1イ. 漏電警報器
  2. 2ロ. 電磁開閉器
  3. 3ハ. 漏電遮断器
  4. 4ニ. 配線用遮断器（電動機保護兼用）

正解

4. ニ. 配線用遮断器（電動機保護兼用）

詳しい解説を見る

解説

写真の器具は配線用遮断器（電動機保護兼用、モータブレーカ）です。漏電遮断器に特有のテストボタンや漏電表示がなく、電動機回路の過負荷・短絡保護に用いるブレーカです。「BBW-30CM」は配線用遮断器の形式を示します。よってニが正解です。器具の外観から名称を判別する問題です。（出典: 一般財団法人 電気技術者試験センター 平成24年度上期 第二種電気工事士 筆記試験 問17）
