正解
1. ケーブルラック
解説

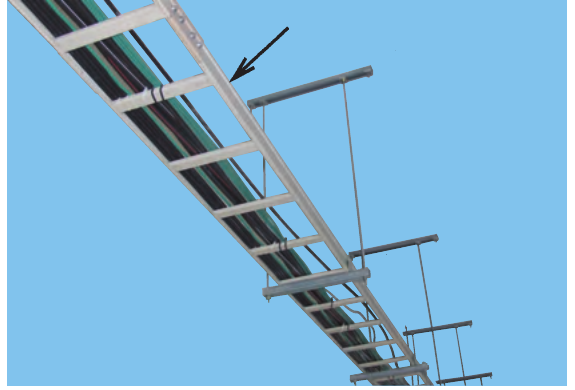

写真のはしご状の材料は多数のケーブルを整然と敷設・支持するケーブルラックです。金属ダクトは箱状、セルラダクトやフロアダクトは床内に埋め込むダクトで形状が異なります。よってイのケーブルラックが正解です。配線材料を写真から判別する問題です。（出典: 一般財団法人 電気技術者試験センター 平成24年度上期 第二種電気工事士 筆記試験 問18）
