問題

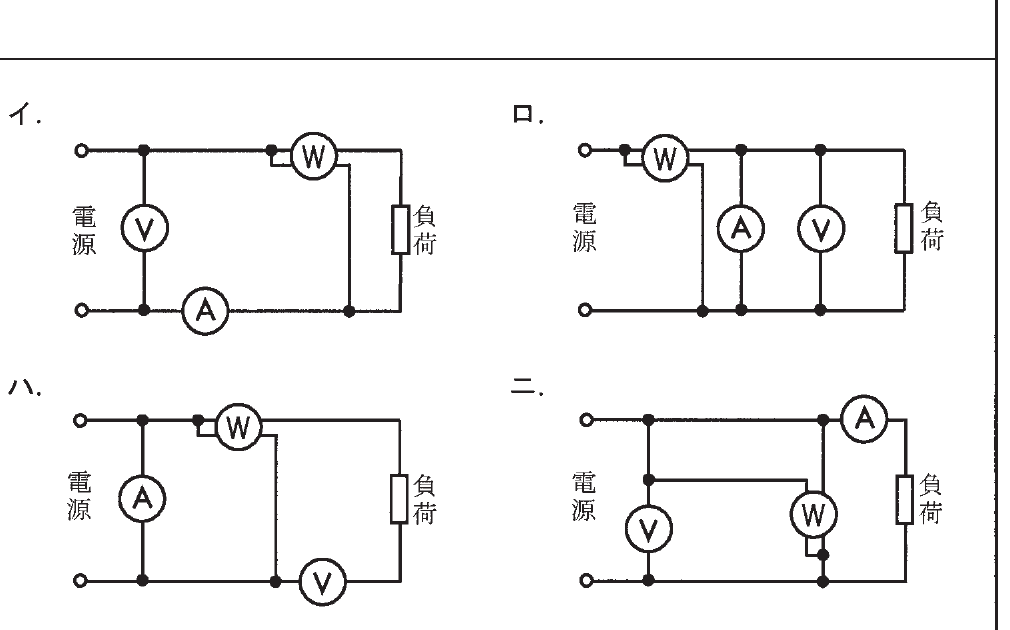

単相交流電源から負荷に至る回路において、電圧計、電流計、電力計の結線方法として、正しいものは。（イ〜ニにそれぞれ異なる結線図が示されている）
選択肢
- 1イ. 電圧計Ⓥと電力計Ⓦの電圧コイルを負荷に並列、電流計Ⓐと電力計Ⓦの電流コイルを負荷に直列に接続した結線
- 2ロ. 電流計Ⓐを並列、電圧計Ⓥを直列に接続した結線
- 3ハ. 電流計Ⓐを負荷と並列に接続した結線
- 4ニ. 電圧計Ⓥを直列、電流計Ⓐを並列に接続した結線
正解
1. イ. 電圧計Ⓥと電力計Ⓦの電圧コイルを負荷に並列、電流計Ⓐと電力計Ⓦの電流コイルを負荷に直列に接続した結線
詳しい解説を見る解説を閉じる
解説
電圧計は負荷と並列に、電流計は負荷と直列に接続するのが基本です。電力計は電圧コイルを負荷に並列、電流コイルを負荷に直列に接続します。これらをすべて正しく結線しているのはイです。電流計を並列に接続すると過大電流が流れ計器を破損し、電圧計を直列に接続すると正しく測定できません。電圧計・電流計・電力計の正しい結線方法を問う問題です。（出典: 一般財団法人 電気技術者試験センター 平成24年度下期 第二種電気工事士 筆記試験 問27）
