問題

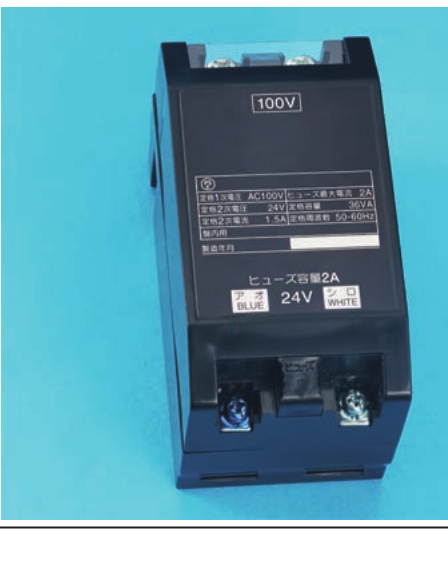

写真に示す器具（「100V」表示と「24V」「ヒューズ容量2A」の記載がある箱形器具）の用途は。
選択肢
- 1イ. リモコンリレー操作用のスイッチとして用いる。
- 2ロ. リモコン用調光スイッチとして用いる。
- 3ハ. リモコン配線のリレーとして用いる。
- 4ニ. リモコン配線の操作電源変圧器として用いる。
正解
4. ニ. リモコン配線の操作電源変圧器として用いる。
詳しい解説を見る解説を閉じる
解説
写真は一次100V・二次24Vの記載があり、リモコン配線（小勢力回路）の操作電源を供給するリモコン変圧器（操作電源変圧器）です。100Vを24Vに降圧してリモコンリレーやスイッチへ供給します。リレーやスイッチ本体とは異なる電源装置です。（出典: 一般財団法人 電気技術者試験センター 平成26年度下期 第二種電気工事士 筆記試験 問18）
