問題

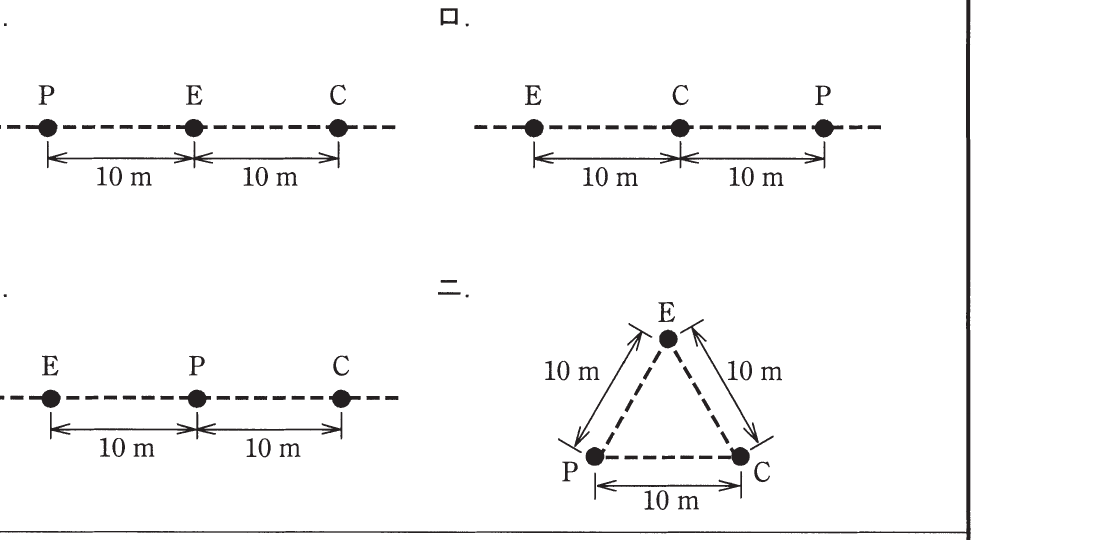

直読式接地抵抗計を用いて、接地抵抗を測定する場合、被測定接地極Eに対する、2つの補助接地極P（電圧用）及びC（電流用）の配置として、最も適切なものは。
選択肢
- 1イ. P-E-Cの順に、P-E間10m・E-C間10mで一直線に配置
- 2ロ. E-C-Pの順に、E-C間10m・C-P間10mで一直線に配置
- 3ハ. E-P-Cの順に、E-P間10m・P-C間10mで一直線に配置
- 4ニ. E・P・Cを三角形（各辺10m）に配置
正解
3. ハ. E-P-Cの順に、E-P間10m・P-C間10mで一直線に配置
詳しい解説を見る解説を閉じる
解説
接地抵抗計の補助接地極は、被測定接地極Eから一直線上に、E→P（電圧用）→C（電流用）の順に、それぞれ約10m間隔で配置するのが最も適切です。よってハ（E-P-Cの順、各10m）が正解です。EとCの間にPを置き、ほぼ等間隔の直線配置とするのが基本です。接地抵抗測定の補助電極配置（E-P-C一直線・約10m間隔）が要点です。（出典: 一般財団法人 電気技術者試験センター 平成30年度下期 第二種電気工事士 筆記試験 問26）
