問題

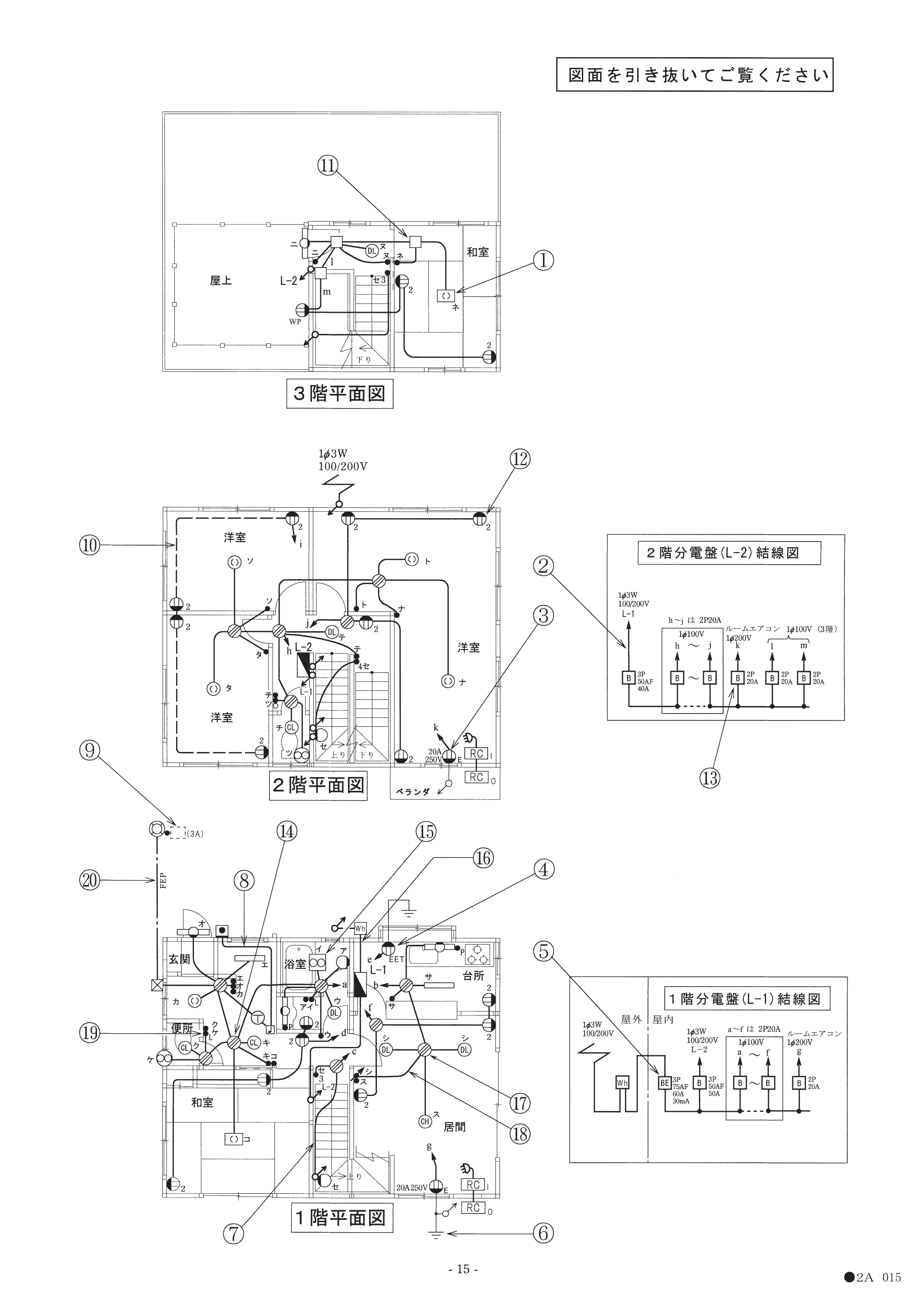

⑪で示す図記号の器具は。（3階の配線が集まる箇所に設けられたボックス）
選択肢
- 1合成樹脂製のスイッチボックス（塗り代カバー付）
- 2防水形の露出スイッチボックス（透明カバー付）
- 3金属製のアウトレットボックス（カバー付）
- 4金属製のコンクリートボックス
正解
3. 金属製のアウトレットボックス（カバー付）
詳しい解説を見る解説を閉じる
解説
⑪で示す箇所は複数の電線が集まり接続される部分で、ジョイントボックスとして金属製のアウトレットボックスが用いられます。写真ハの金属製アウトレットボックス（カバー付）が該当します。スイッチボックスや防水ボックスとは用途が異なります。図記号に対応する材料の写真を選ぶ問題です。（出典: 一般財団法人 電気技術者試験センター 令和元年度上期 第二種電気工事士 筆記試験 問41）
