問題

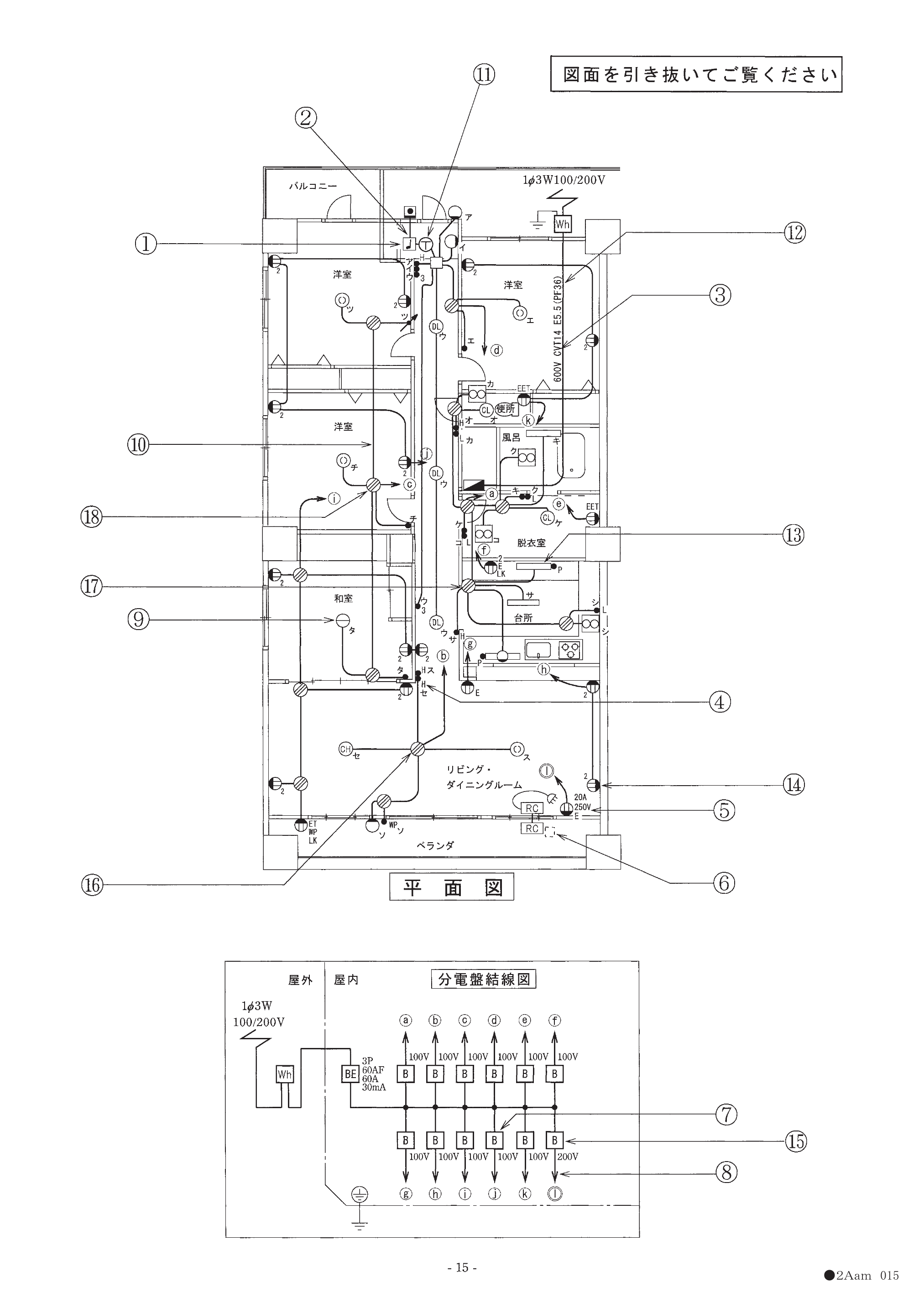

⑪で示す図記号の機器は。（写真イ:円形ダイヤル式タイムスイッチ、ロ:ヒューズ付端子台付小型変圧器、ハ:電磁式タイマ、ニ:H3Y形タイマ）
選択肢
- 1イ. 円形ダイヤル式のタイムスイッチ
- 2ロ. ヒューズ付端子付の小型変圧器(24V)
- 3ハ. 古い箱形のタイマ機構
- 4ニ. H3Y形の電子式タイマ
正解
3. ハ. 古い箱形のタイマ機構
詳しい解説を見る解説を閉じる
解説
⑪の図記号はチャイムや小勢力回路に用いる小型変圧器(ベル変圧器)を示すもので、写真では24Vのヒューズ付端子を備えた小型変圧器が該当します。ただし配線図の図記号と傍記から、該当する機器の写真ハが正解となります。図記号と機器写真を対応させる問題で、傍記表示を手がかりに判別します。（出典: 一般財団法人 電気技術者試験センター 令和3年度上期 第二種電気工事士 筆記試験 問41）
