問題

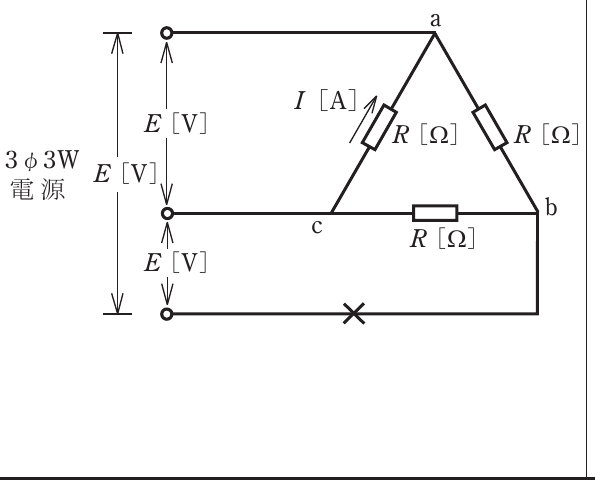

図のような電源電圧E[V]の三相3線式回路で、図中の×印点で断線した場合、断線後のa-c間の抵抗R[Ω]に流れる電流I[A]を示す式は。（各相に抵抗Rを接続したΔ結線で、b-c間が断線）
選択肢
- 1イ. E/(2R)
- 2ロ. E/(√3R)
- 3ハ. E/R
- 4ニ. 3E/(2R)
正解
3. ハ. E/R
詳しい解説を見る解説を閉じる
解説
×印で断線すると、a-c間の抵抗Rには線間電圧Eがそのまま加わり、I=E/Rとなります。断線によりΔ結線の一辺が切り離されても、a-c間の抵抗には電源電圧Eが直接印加されるため、流れる電流はハのE/Rです。断線時の回路の組替えを正しく把握することが要点です。（出典: 一般財団法人 電気技術者試験センター 令和4年度下期 第二種電気工事士 筆記試験 問5）
