問題

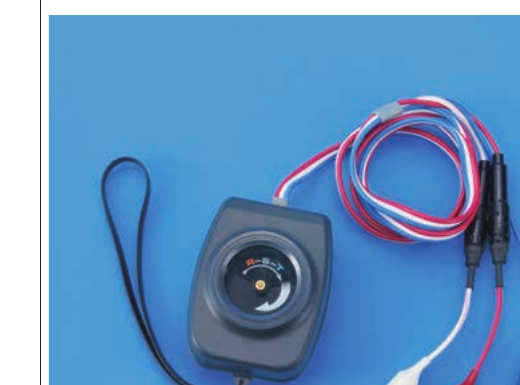

写真に示す器具の用途は。（円形の小型計器に赤・白・黒のクリップ付きリード線が接続されたもの）
選択肢
- 1イ. 三相回路の相順を調べるのに用いる。
- 2ロ. 三相回路の電圧の測定に用いる。
- 3ハ. 三相電動機の回転速度の測定に用いる。
- 4ニ. 三相電動機の軸受けの温度の測定に用いる。
正解
1. イ. 三相回路の相順を調べるのに用いる。
詳しい解説を見る解説を閉じる
解説
写真は検相器(相順計)で、三相回路のR・S・Tの相順(相回転)を調べるのに用います。3本のリード線を各相に接続し、回転方向を確認します。三相電動機を正しい回転方向で接続するために使用するため、よってイが正解です。（出典: 一般財団法人 電気技術者試験センター 令和4年度下期 第二種電気工事士 筆記試験 問18）
