問題

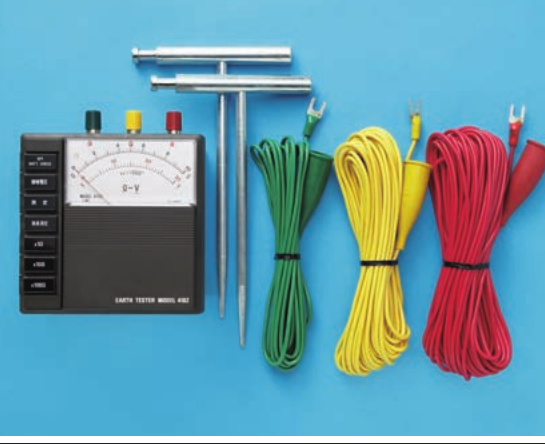

写真に示す測定器の用途は。（写真：アナログ指示計器に補助接地棒2本と緑・黄・赤のリード線が付属している）
選択肢
- 1イ. 接地抵抗の測定に用いる。
- 2ロ. 絶縁抵抗の測定に用いる。
- 3ハ. 電気回路の電圧の測定に用いる。
- 4ニ. 周波数の測定に用いる。
正解
1. イ. 接地抵抗の測定に用いる。
詳しい解説を見る解説を閉じる
解説
写真は接地抵抗計（アーステスタ）です。イが正解です。被測定接地極（E）と2本の補助接地棒（P・C）を一直線に打ち込み、緑・黄・赤のリード線で接続して接地抵抗を測定します。補助接地棒が付属している点が特徴です。（出典: 一般財団法人 電気技術者試験センター 令和4年度上期 第二種電気工事士 筆記試験 問18）
