問題

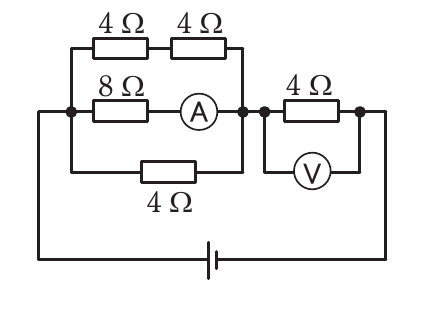

図のような回路で、電流計（A）の値が1Aを示した。このときの電圧計（V）の指示値[V]は。（回路：8Ωと、4Ωと4Ωの直列（8Ω）が並列になった部分に電流計Aを接続、さらに4Ωが並列、その先に4Ωと電圧計Vを接続）
選択肢
- 1イ. 16
- 2ロ. 32
- 3ハ. 40
- 4ニ. 48
正解
1. イ. 16
詳しい解説を見る解説を閉じる
解説
電流計Aの分岐部は、8Ωと（4Ω+4Ω=8Ω）と4Ωの並列回路です。電流計に1Aが流れる枝の抵抗が分かれば、各枝の電圧降下と電流計部の合成抵抗を求められます。並列各部の電圧が等しいことと分流の関係から全体電流と電圧計部の電流を求めると、電圧計Vの指示値は4Ωにかかる電圧としてイの16Vとなります。直並列回路の分流計算は頻出の基本問題です。（出典: 一般財団法人 電気技術者試験センター 令和4年度上期 第二種電気工事士 筆記試験 問1）
